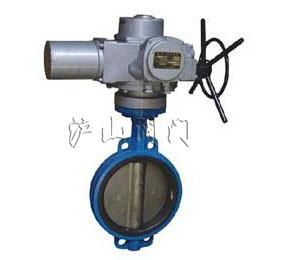

一、對夾式軟密封蝶閥產品介紹
軟密封中線對夾式蝶閥的結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、對夾式軟密封蝶閥應用范圍
軟密封蝶閥適用于溫度≤120℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截滶介質用。
三、對夾式軟密封蝶閥結構特點
(1)設計新穎、合理、結構獨特,重量輕,啟閉迅速。
(2)操力矩小,操作方便,省力靈巧。
(3)可以任何位置安裝、維修方便。
(4)密封件可以更換、密封性能可靠達到雙向密封零泄漏。
(5)密封材料耐老化、耐腐蝕、使用壽命長等特點。
四、對夾式軟密封蝶閥標準規范
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、對夾式軟密封蝶閥技術參數
|
主要技術參數:
|
|
公稱通徑DN（mm)
|
50～2000
|
50～1600
|
|
公稱壓力PN（MPa)
|
0.6
|
1
|
1.6
|
|
密封試驗(MPa)
|
0.66
|
1.1
|
1.76
|
|
強度試驗(MPa)
|
0.9
|
1.5
|
2.4
|
|
氣密封試驗(MPa)
|
0.6
|
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|
泄漏率
|
符合GB/T13927-92標準
|
|
驅動方式
|
手柄、蝸輪傳動、氣動、電動
|
|
蝶閥密封材料選用和適用溫度
|
|
材料品種
|
天然膠NR
|
氯丁橡膠CR
|
丁睛橡膠NBR
|
乙丙橡膠EPDM
|
聚四氟乙烯PTFE
|
硅橡膠HTV/RTV
|
氟橡膠VITON
|
|
代號
|
X
|
X
|
J
|
YBX
|
F
|
GX
|
FJ
|
|
耐高溫度
|
85℃
|
93℃
|
100℃
|
120℃
|
200℃
|
250℃
|
150℃
|
|
耐低溫度
|
-7℃
|
-7℃
|
-18℃
|
-28℃
|
-32℃
|
-60℃
|
-18℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤80℃
|
≤120℃
|
≤150℃
|
≤200℃
|
≤150℃
|
六、D971X/J(6,10,16)Q.C.P.R系列連接尺寸
|
公稱通徑
|
結構長度
（標準值）
|
外形尺寸（參考值）
|
連接尺寸（標準值）
|
|
0.6MPa
|
1.0 MPa
|
1.6 MPa
|
|
毫米
|
英寸
|
L
|
H
|
Ho
|
A
|
B
|
D0
|
n-d
|
D0
|
n-d
|
D0
|
n-d
|
|
50
|
2
|
43
|
63
|
438
|
125
|
125
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
21/2
|
46
|
70
|
453
|
125
|
125
|
130
|
4-14
|
146
|
4-18
|
145
|
4-18
|
|
80
|
3
|
46
|
83
|
478
|
125
|
125
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
52
|
105
|
519
|
125
|
125
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
5
|
56
|
115
|
713
|
325
|
245
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
6
|
56
|
137
|
749
|
325
|
245
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
8
|
60
|
164
|
843
|
325
|
245
|
280
|
8-18
|
295
|
8-22
|
295
|
12-22
|
|
250
|
10
|
68
|
206
|
947
|
363
|
313
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
12
|
78
|
230
|
1013
|
363
|
313
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
|
350
|
14
|
78
|
248
|
1046
|
363
|
313
|
445
|
12-22
|
460
|
16-22
|
470
|
16-26
|
|
400
|
16
|
102
|
289
|
1135
|
363
|
313
|
495
|
16-22
|
515
|
16-26
|
525
|
16-30
|
|
450
|
18
|
114
|
320
|
1328
|
465
|
439
|
550
|
16-22
|
565
|
20-26
|
585
|
20-30
|
|
500
|
20
|
127
|
343
|
1226
|
546
|
431
|
600
|
20-22
|
620
|
20-26
|
650
|
20-33
|
|
600
|
24
|
154
|
413
|
1394
|
546
|
556
|
705
|
20-26
|
725
|
20-30
|
770
|
20-36
|
|
700
|
28
|
165
|
478
|
1534
|
546
|
556
|
810
|
24-26
|
840
|
24-30
|
840
|
24-36
|
|
800
|
32
|
190
|
525
|
1659
|
546
|
556
|
920
|
24-30
|
950
|
24-33
|
950
|
24-39
|
|
900
|
36
|
203
|
585
|
1748
|
617
|
706
|
1020
|
24-30
|
1050
|
28-33
|
1050
|
28-39
|
|
1000
|
40
|
216
|
640
|
1805
|
632
|
706
|
1120
|
28-30
|
1160
|
28-36
|
1170
|
28-42
|
|
1200
|
48
|
254
|
755
|
2035
|
632
|
706
|
1340
|
32-33
|
1380
|
32-39
|
1390
|
32-48
|
|
1400
|
56
|
279
|
910
|
2310
|
790
|
1338
|
1560
|
36-36
|
1590
|
36-42
|
1590
|
36-48
|
|
1600
|
64
|
318
|
1030
|
2845
|
868
|
1476
|
1760
|
40-36
|
1820
|
40-48
|
1820
|
40-56
|
|
1800
|
72
|
356
|
1140
|
3060
|
868
|
1476
|
1970
|
44-39
|
2020
|
44-48
|
2020
|
44-56
|
|
2000
|
80
|
406
|
1250
|
3350
|
965
|
1600
|
2180
|
48-42
|
2230
|
48-48
|
2230
|
48-62
|
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。
