二、NK真空隔離閥 ：
J61H/Y100、200、250、320
J61Y-54/100V、P54/140V、P54/170V
J61Y-55/100V、P55/140V、P55/170V
三、主要結構特點及用途J61Y-57/100V、P67/140V、P57/170V
1、NK真空隔離閥主體采用鑄鍛結構，具有平行雙密封半強制雙向密封，密封面到位運動和塊楔緊運動分步作用實現零泄漏。
2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3、結構簡單、緊湊、檢修方便，使用壽命長。
4、閥蓋真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密封性。
5、本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。
真空蝶閥適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

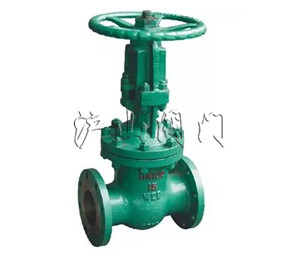

四、閥門結構型式：
NKJ61型真空隔離截止閥；NKZ44、NK64型真空隔離閘板閥
五、NKJ61型閥門主要性能規范：
|
產品類型
|
殼體強度試驗
|
上密封試驗
|
密封試驗
|
適用介質
|
適用溫度/℃
|
|
NKJ61H-40
|
6.0
|
4.4
|
4.4
|
水、蒸汽、空氣
|
≤425
|
|
NKJ61H-64
|
9.6
|
7.0
|
7.0
|
|
NKJ61H-100
|
15.0
|
11.0
|
11.0
|
|
NKJ61H-40I
|
6.0
|
4.4
|
4.4
|
水、蒸汽、空氣
|
≤550
|
|
NKJ61H-64I
|
9.6
|
7.0
|
7.0
|
|
NKJ61H-100I
|
15.0
|
11.0
|
11.0
|
六、主要零件材料：
|
零件名稱
|
閥體、閥蓋
|
閥桿
|
閥瓣
|
密封面
|
閥桿螺母
|
填料
|
緊固件
|
|
NKJ61H-C型
|
25或WCB
|
鉻不銹鋼
|
鉻不銹鋼
|
H：合金鋼
|
鋁青銅
|
膨脹復合石墨
|
優質碳鋼
|
|
NKJ61H-I型
|
鉻鉬鋼
|
20Cr1Mo1VA或38CrMoA1A
|
12Cr1Mo1VA
|
Y：硬質合金
|
鉻鉬鋼
|

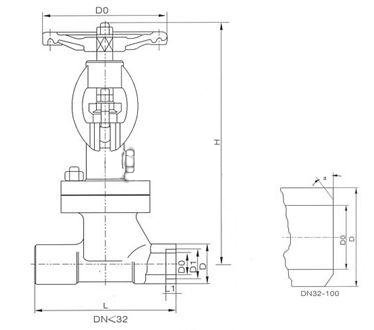

七、真空隔離截止閥：
NKJ61（H）-40、64、100
NKJ961（H）-40、64、100
|
公稱通徑DN/mm
|
公稱壓力PN/MPa
|
主要尺寸和連接尺寸/mm
|
|
L
|
H手
|
D
|
D0
|
D1
|
L1
|
a
|
W
|
|
10
|
4.0
|
130
|
245
|
36
|
11
|
18.4
|
10
|
|
120
|
|
15
|
130
|
245
|
36
|
16
|
22.5
|
10
|
|
120
|
|
20
|
150
|
265
|
44
|
21
|
28.5
|
11
|
|
150
|
|
25
|
160
|
270
|
48
|
26
|
34.5
|
12
|
|
200
|
|
32
|
180
|
28/5
|
48
|
34
|
|
|
37°30′
|
200
|
|
40
|
200
|
320
|
55
|
40
|
|
|
37°30′
|
240
|
|
50
|
230
|
365
|
64
|
48
|
|
|
37°30′
|
320
|
|
65
|
290
|
410
|
82
|
66
|
|
|
37°30′
|
300
|
|
80
|
310
|
430
|
95
|
78
|
|
|
37°30′
|
300
|
|
100
|
350
|
470
|
117
|
100
|
|
|
37°30′
|
350
|
|
125
|
400
|
500
|
143
|
126
|
|
|
37°30′
|
350
|
|
150
|
480
|
533
|
167
|
150
|
|
|
37°30′
|
400
|
|
10
|
6.4
|
130
|
245
|
36
|
10
|
18.4
|
10
|
|
120
|
|
15
|
130
|
245
|
36
|
15
|
22.5
|
10
|
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
|
200
|
|
32
|
180
|
280
|
48
|
33
|
|
|
37°30′
|
200
|
|
40
|
200
|
320
|
55
|
39
|
|
|
37°30′
|
240
|
|
50
|
230
|
365
|
564
|
48
|
|
|
37°30′
|
320
|
|
65
|
290
|
410
|
82
|
65
|
|
|
37°30′
|
320
|
|
80
|
310
|
430
|
95
|
76
|
|
|
37°30′
|
360
|
|
100
|
350
|
470
|
117
|
98
|
|
|
37°30′
|
400
|
|
125
|
480
|
500
|
143
|
123
|
|
|
37°30′
|
400
|
|
150
|
480
|
533
|
167
|
148
|
|
|
37°30′
|
500
|
|
10
|
10.0
|
130
|
245
|
36
|
10
|
18.4
|
10
|
|
120
|
|
15
|
130
|
245
|
36
|
14
|
22.5
|
10
|
|
120
|
|
20
|
150
|
265
|
44
|
20
|
28.5
|
11
|
|
160
|
|
25
|
160
|
270
|
48
|
25
|
34.5
|
12
|
|
200
|
|
32
|
180
|
285
|
48
|
32
|
|
|
37°30′
|
200
|
|
40
|
200
|
320
|
55
|
38
|
|
|
37°30′
|
240
|
|
50
|
230
|
355
|
64
|
48
|
|
|
37°30′
|
320
|
|
65
|
290
|
410
|
82
|
63
|
|
|
37°30′
|
320
|
|
80
|
310
|
430
|
95
|
74
|
|
|
37°30′
|
360
|
|
100
|
350
|
470
|
117
|
97
|
|
|
37°30′
|
400
|
|
125
|
400
|
500
|
143
|
123
|
|
|
37°30′
|
400
|
|
150
|
480
|
533
|
167
|
148
|
|
|
37°30′
|
500
|
注：PN4.0（40）閥門允許作為PN1.0（10）、PN 1.6（16）、PN2.5（25）壓力級選用。
