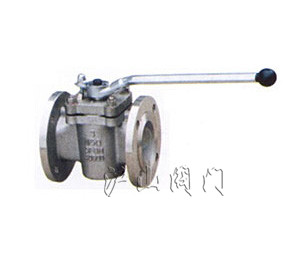

產品名稱：	蝸輪全襯襯氟塑料旋塞閥	產品型號：	X43F、X343Fs
驅動方式：	蝸輪	連接形式：	法蘭
結構形式：	直通式	密封材料：	氟塑料
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN400
常用材質：	碳鋼、不銹鋼、鑄鐵	技術咨詢：	021-31007323

X43F(手動半襯)、X343Fs(蝸輪全襯)襯氟塑料旋塞閥介紹

設計與制造：APL599、APL6D
結構長度：ANSI B16.10
法蘭連接尺寸：ANSI B16.5

一、X43F(手動半襯)、X343Fs(蝸輪全襯)襯氟塑料旋塞閥用途

襯氟塑料旋塞閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，單沖洗旋塞閥具有強度高、耐腐蝕性能好的特點。

適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：磅 全襯：150 半襯：測試：150～160
襯里層：電火花檢測
實驗與檢驗按APL598標準
公稱壓力：磅 閥體：Lb×1.5 密封：Lb×1.1

二、X43F(手動半襯)、X343Fs(蝸輪全襯)襯氟塑料旋塞閥材料

閥體：鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼 閥蓋：鑄鐵、碳鋼、不銹鋼、超低碳不銹鋼
襯里：氟塑料 塞子：碳鋼、不銹鋼 手柄：碳鋼 蝸輪裝置：組合件

三、X43F(手動半襯)、X343Fs(蝸輪全襯)襯氟塑料旋塞閥部件列表

1、閥體、2、閥蓋3、手柄4、塞子1、 閥體、2、閥蓋3、閥體襯里4、塞子5、蝸輪裝置

公稱通徑		L			D			D1			D2			b			n-Фd
DN	NPS	150	300	600	150	300	600	150	300	600	150	300	600	150	300	600	150	300	600
15	1/2	108	140	216	89	95	124	60.5	66.5	89	35	35	51	11	15	18	4-15	4-15	4-19
20	3/4	117	152	229	98	117	133	70	82.5	98.5	43	43	64	11	16	21	4-15	4-19	4-19
25	1	127	165	241	108	124	156	79.5	89	114.5	51	51	73	12	18	23	4-15	4-19	4-22
32	11/4	140	178	292	117	133	165	89	98.5	127	64	64	92	13	19	26	4-15	4-19	8-19
40	11/2	165	190	330	127	156	190	98.5	114.5	149	73	73	100	15	21	29	4-15	4-22	8-22
50	2	178	216	356	152	165	210	120.5	127	168	92	92	127	16	23	32	4-19	8-19	8-22
65	21/2	190	241	432	178	190	273	139.5	149	216	105	105	157	18	26	38	4-19	8-22	8-25
80	3	2036	283	559	190	210	356	152.5	168.5	292	127	127	216	19	29	48	4-19	8-22	12-29
100	4	229	305		229	254		190.5	200		157	157		24	32		8-19	8-22
125	5	254	381		254	279		216	235		186	186		24	35		8-22	8-22
150	6	267	403		279	318		241.5	270		216	216		26	37		8-22	12-22
200	8	292	419		343	381		298.5	330		270	270		29	42		8-22	12-25
250	10	330	457		106	445		362	387.5		324	324		31	48		12-25	16-29
300	12	356	502		483	521		432	451		381	381		32	51		12-25	16-32
350	14	381	762		533	584		476	514.5		413	413		35	54		12-29	20-32
400	16	406			597			540			470			37			16-29
