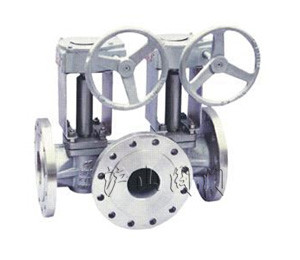

上海滬山閥門單(雙)沖洗旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形;而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。
用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為旋塞閥"考克"。二通旋塞閥的塞體多為圓錐體(也有圓柱體)，與閥體的圓錐孔面配合組成密封副。旋塞閥是使用早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低(不高于1兆帕)和小口徑(小于100毫米)的場合。
二、單(雙)沖洗旋塞閥安裝說明
1.要留有閥柄旋轉的位置。
2.不能用作節流。
3.帶傳動機構的球閥應直立安裝。
三、單(雙)沖洗旋塞閥優點
1、旋塞閥用于經常操作，啟閉迅速、輕便。
2、旋塞閥流體阻力小。
3、旋塞閥結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好.
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。

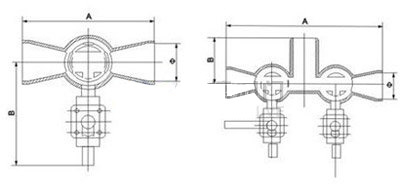

四、單(雙)沖洗旋塞閥主要外形尺寸及連接尺寸
公稱通徑
（in）
|
150Lb單沖洗
|
公稱通徑
（in）
|
150Lb雙沖洗
|
|
A
|
B
|
Ф
|
A
|
B
|
C
|
Ф
|
|
2
|
216
|
278
|
54.8
|
2
|
432
|
115
|
278
|
54.8
|
|
3
|
305
|
278
|
82.8
|
3
|
585
|
140
|
293
|
82.8
|
|
4
|
356
|
293
|
108.2
|
4
|
686
|
150
|
308
|
108.2
|
|
6
|
432
|
308
|
161.5
|
6
|
842
|
200
|
320
|
161.5
|
|
8
|
508
|
320
|
211.6
|
8
|
970
|
270
|
270
|
211.6
|
|
10
|
572
|
333
|
264.7
|
10
|
1144
|
350
|
350
|
264.7
|
公稱通徑
（in）
|
300Lb單沖洗
|
公稱通徑
（in）
|
300Lb雙沖洗
|
|
A
|
B
|
Ф
|
A
|
B
|
C
|
Ф
|
|
2
|
216
|
278
|
54.8
|
2
|
432
|
115
|
278
|
54.8
|
|
3
|
305
|
278
|
82.8
|
3
|
585
|
140
|
293
|
82.8
|
|
4
|
356
|
293
|
108.2
|
4
|
686
|
150
|
308
|
108.2
|
|
6
|
432
|
308
|
161.5
|
6
|
842
|
200
|
320
|
161.5
|
|
8
|
508
|
320
|
208
|
8
|
970
|
270
|
270
|
211.6
|
|
10
|
572
|
333
|
260.4
|
10
|
1144
|
350
|
350
|
264.7
|
