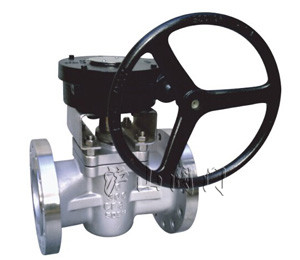

產品名稱：	三通卡套旋塞閥	產品型號：	L型
驅動方式：	手動	連接形式：	法蘭
結構形式：	三通	密封材料：	橡膠
壓力范圍：	1.6～14.0MPa	公稱通徑：	DN15-DN350
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、L型三通卡套旋塞閥概述

由于L型三通卡套旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體(也有圓柱體)，與閥體的圓錐孔面配合組成密封副。油密封旋塞閥是使用的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低(不高于1兆帕)和小口徑(小于100毫米)的場合。

二、L型三通卡套旋塞閥應用范圍

旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

三、L型三通卡套旋塞閥主要性能規范

公稱壓力	試驗壓力		工作壓力	工作溫度（℃）
	殼體	密封
1.6	2.4	1.76	1.6	-20℃～350℃
2.5	3.8	2.8	2.5
4.0	6.0	4.4	4.0
6.4	9.6	4	6.4
10.0	15.0	11.0	10.0
14.0	21.0	15.4	14.0

主要外形尺寸及連接尺寸注：口徑4″及4″以上帶蝸輪

DN	L	d1	d2	d3	b	f	L11	H	c	N-ФZ
150Lb
1/2	108	35	60.5	89	11	2	68	150	300	4-15
3/4	117	43	70	98	11	2	73	155	300	4-15
1	127	51	79.5	108	12	2	80	160	300	4-15
11/4	140	64	89	117	13	2	85	180	350	4-15
11/2	165	73	98.5	127	15	2	95	190	400	4-15
2	178	92	120.5	152	16	2	110	200	500	4-19
21/2	190	105	139.5	178	18	2	125	220	500	4-19
3	203	127	152.5	190	19	2	130	230	500	4-19
4	229	157	190.5	229	24	2	155	380	/	8-19
5	254	186	216	254	24	2	175	460	/	8-22
6	267	216	241.5	279	26	2	185	520	/	8-22
8	292	270	298.5	343	29	2	225	580	/	8-22
10	330	324	362	406	31	2	260	620	/	12-25
12	356	381	432	483	32	2	300	680	/	12-25

L型三通卡套旋塞閥(300Lb-600Lb) 主要外形尺寸及連接尺寸注：口徑4″及4″以上帶蝸輪

DN	L	d1	d2	d3	b	f	L1	H	c	N-ФZ
300Lb
1/2	140	35	66.5	95	15	2	75	150	300	4-15
3/4	152	43	82.5	117	16	2	91	155	300	4-19
1	165	51	89	124	18	2	95	160	300	4-19
11/4	178	64	98.5	133	19	2	100	180	350	4-19
11/2	190	73	114.5	156	21	2	120	190	400	4-22
2	216	92	127	165	23	2	125	200	500	8-19
21/2	241	105	149	190	26	2	140	220	500	8-22
3	283	127	168.5	210	29	2	155	230	500	8-22
4	305	157	200	254	32	2	185	380	/	8-22
5	381	186	235	279	35	2	200	460	/	8-22
6	403	216	270	318	37	2	220	520	/	12-22
8	419	270	330	381	42	2	257	580	/	12-25
10	457	324	387.5	445	48	2	300	620	/	16-25
12	502	381	451	521	51	2	340	680	/	16-25
600Lb
1/2	165	35	66.5	95	22	7	82	150	300	4-15
3/4	190	43	82.5	118	23	7	98	155	300	4-19
1	216	51	89	124	25	7	102	160	300	4-19
11/4	229	64	98.5	133	28	7	108	180	350	4-19
11/2	241	73	114.5	156	30	7	128	190	400	4-22
2	292	92	127	165	33	7	135	200	500	8-19
21/2	330	105	149	190	36	7	155	220	500	8-22
3	356	127	168	210	39	7	165	230	500	8-22
4	432	157	216	273	45	7	208	380	/	8-25
5	508	186	266.5	330	52	7	245	460	/	8-29
6	559	216	292	356	55	7	265	520	/	12-29
8	660	270	349	419	63	7	300	580	/	12-32
10	787	324	432	508	71	7	355	620	/	16-35
12	838	381	489	559	74	7	390	680	/	20-35
