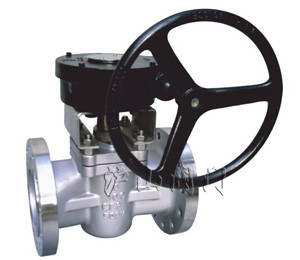

一、德標法蘭卡套旋塞閥(PN100-PN160)

德標法蘭卡套旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。三通旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體(也又圓柱體)，與閥體的圓錐孔面配合組成密封副。

二、旋塞閥的特點

旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用，塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體(也有圓柱體)，與閥體的圓錐孔面配合組成密封副。旋塞閥是使用早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低(不高于1兆帕)和小口徑(小于100毫米)的場合。為了擴大旋塞閥的應用范圍，已研制出許多新型結構。油潤滑旋塞閥是重要的一種。特制的潤滑脂從塞體頂端注入閥體錐孔與塞體之間，形成油膜以減小啟閉力矩，提高密封性和使用壽命。它的工作壓力可達6.4MPA，高工作溫度可達325℃。

旋塞閥的通道有多種形式。常見的直通式主要用于截?cái)嗔黧w。三通和四通式旋塞閥適用于流體換向。二通旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用。旋塞閥按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。按通道形式分，可分為直通式、三通式和四通式三種。

三、旋塞閥的工作原理

旋塞閥用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱為“考克”。旋塞閥的塞體多為圓錐體(也有圓柱體)，與閥體的圓錐孔面配合組成密封副。旋塞閥是使用早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低(不高于1兆帕)和小口徑(小于100毫米)的場合。為了擴大旋塞閥的應用范圍，已研制出許多新型結構。油潤滑旋塞閥是重要的一種(見圖[油潤滑旋塞閥])。特制的潤滑脂從塞體頂端注入閥體錐孔與塞體之間，形成油膜以減小啟閉力矩，提高密封性和使用壽命。它的工作壓力可達64兆帕，高工作溫度可達325℃,大口徑可達600毫米。

旋塞閥的通道有多種形式。常見的直通式主要用于截?cái)嗔黧w。三通和四通式旋塞閥適用于流體換向旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。旋塞閥主要供開啟和關閉管道和設備介質之用。

四、旋塞閥的主要優點

1、適用于經常操作，啟閉迅速、輕便。

2、流體阻力小。

3、結構簡單，相對體積小，重量輕，便于維修。

4、密封性能好

5、不受安裝方向的限制，介質的流向可任意。

6、無振動，噪聲小。

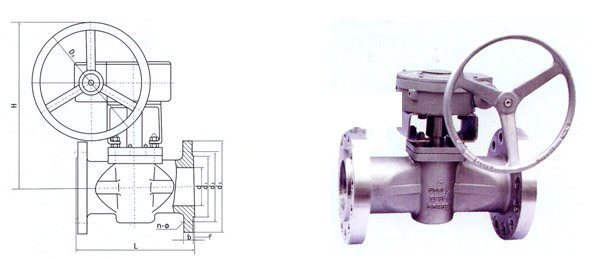

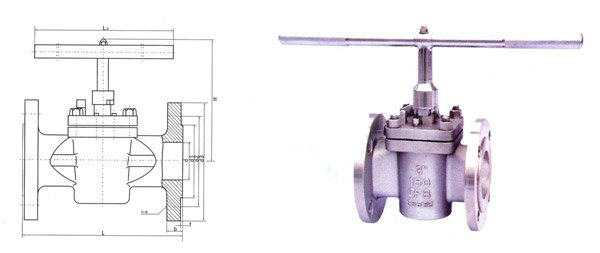

五、主要外形尺寸及連接尺寸    注：DN100以上帶蝸輪
