產品名稱：	美標承插焊式卡套旋塞閥	產品型號：
驅動方式：	手動、氣動、電動、蝸輪	連接形式：	卡套
結構形式：	直通、三通	密封材料：	硬質合金、橡膠
壓力范圍：	150～300Lb	公稱通徑：	DN15-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

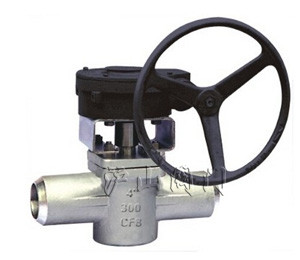

美標承插焊式卡套旋塞閥介紹

一、美標承插焊式卡套旋塞閥產品概述

上海滬山閥門制造有限公司專業生產美標承插焊式卡套旋塞閥系列的旋塞閥產品生產廠家,包括美標承插焊卡套旋塞閥的生產與承插式卡套旋塞閥的銷售。旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。二通旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。

二、美標承插焊式卡套旋塞閥應用范圍

美標承插焊卡套旋塞閥適用于公稱壓力CLASS150～CLASS600LB，工作溫度為-29℃～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

三、美標承插焊式卡套旋塞閥結構特點

1、產品結構合理、密封可靠、性能優良、造型美觀。

2、承插焊卡套旋塞閥的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。

3、不銹鋼手動閥門沒有空腔給介質積聚。

4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。

5、雙向流動，使用安裝更方便。

6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

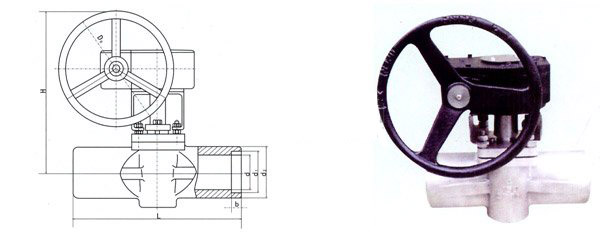

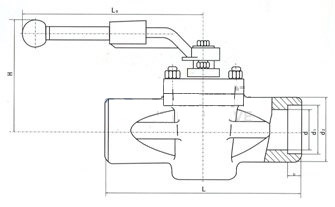

四、美標承插焊式卡套旋塞閥主要外形尺寸及連接尺寸    注：口徑4″以上帶蝸輪

公稱壓力（MPa）	公稱通徑	尺寸
		d	d1	d2	L	b	H	Lo	Do
150Lb	1/2	13	21.8±0.1	36	108	10	110	175	-
	3/4	19	27.2±0.1	41	117	13	115	175	-
	1	25	33.9±0.1	49	127	13	115	175	-
	11/4	32	42.7±0.1	56	140	13	135	220
	11/2	38	48.8±0.1	65	165	13	140	280	-
	2	51	61.2±0.1	78	178	16	150	305	-
	21/2	64	74±0.2	90	190	16	165	350	-
	3	78	90±0.15	105	203	16	180	405	-
	4	102	115.6±0.15	126	229	19	380	-	300
300Lb	1/2	13	21.8±0.1	38	140	10	110	175	-
	3/4	19	27.2±0.1	43	152	13	115	175	-
	1	25	33.9±0.1	49	165	13	115	175	-
	11/4	32	42.7±0.1	56	178	13	135	220	-
	11/2	38	48.8±0.1	65	190	13	140	280	-
	2	51	61.2±0.1	78	216	16	150	305	-
	21/2	64	74±0.2	90105	241	16	165	350	-
	3	78	90±0.15	126	283	16	180	405	-
	4	102	115.6±0.15		305	19	380	-	300
	5	127			381
	6	152			403			-
	8	203			419			-

美標對焊卡套旋塞閥(600Lb-900Lb)

主要外形尺寸及連接尺寸   注：口徑4″以上帶蝸輪

公稱壓力	公稱通徑 （in）	尺寸
		d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
600Lb	1/2	13	35	66.5	95	165	15-7	4-Ф15	110	175	-
	3/4	19	43	82.5	118	190	16-7	4-Ф19	115	175	-
	1	25	51	89	124	216	18-7	4-Ф19	115	175	-
	11/4	32	64	98.5	133	229	21-7	4-Ф19	135	220
	11/2	38	73	114.5	156	241	23-7	4-Ф22	140	280	-
	2	51	92	127	165	292	26-7	8-Ф19	150	305	-
	21/2	64	100	149	190	330	29-7	8-Ф22	165	380	-
	3	76	127	168	210	356	32-7	8-Ф22	180	450	-
	4	102	157	216	273	432	38-7	8-Ф25	380	-	300
	5	127	186	266.5	330	508	45-7	8-Ф29	460	-	300
	6	152	216	292	356	559	48-7	12-Ф29	520	-	320
	8	200	270	349	419	660	56-7	12-Ф32	580	-	320
	10	248	324	432	508	787	64-7	16-Ф35	620	-	350
	12	298	381	489	559	838	67-7	20-Ф35	680	-	380
900Lb	1/2	13	35	82.5	121	229	22.5-7	4-Ф23	110	175	-
	3/4	17	43	88.5	130	229	22.5-7	4-Ф23	115	175	-
	1	22	51	101.6	149	254	29-7	4-Ф26	115	175	-
	11/4	28	64	111.1	159	279	29-7	4-Ф26	135	220	-
	11/2	35	73	123.8	178	305	32-7	4-Ф29	140	280	-
	2	47	92	165.1	216	368	38.5-7	8-Ф26	150	305	-
	21/2	57	105	190.5	244	419	41.5-7	8-Ф29	165	380	-
	3	73	127	190.5	241	381	38.5-7	8-Ф26	180	450	-
	4	98	157	234.9	292	457	44.5-7	8-Ф32	380	-	300
	5	121	186	279.4	349	559	51-7	8-Ф35	460		300
	6	146	216	317.5	381	610	56-7	12-Ф32	520	-	320
	8	190	270	393.7	470	737	63.5-7	12-Ф39	580	-	320
	10	238	324	469.9	545	938	70-7	16-Ф39	620		350
	12	282	381	533.4	610	965	79.5-7	20-Ф39	680	-	380
