產品名稱：	美標法蘭卡套旋塞閥	應用行業：	石油、化工、制藥、化肥、電力
驅動方式：	手動、蝸輪	連接形式：	法蘭、卡套
結構形式：	直通、三通	密封材料：	硬質合金、橡膠
壓力范圍：	150～900Lb	公稱通徑：	DN15-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

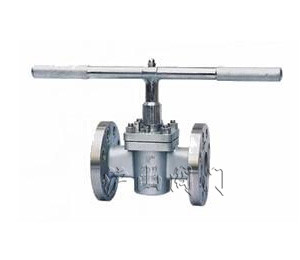

美標法蘭卡套旋塞閥介紹

一、美標法蘭式卡套旋塞閥主要技術參數

美標法蘭卡套旋塞閥適用于公稱壓力CLASS150-CLASS1500，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。二通旋塞閥的閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

二、美標法蘭式卡套旋塞閥應用范圍

美標法蘭式卡套旋塞閥適用于公稱壓力CLASS150～CLASS1500的石油、化工、制藥、化肥、電力行業等各種工況的管路上。

三、美標法蘭式卡套旋塞閥結構特點

①旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。

②鋼制旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。

③旋塞閥結構簡單易于維修和清理、如緊定式圓維形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不銹鋼制成的美標旋塞閥門是食品工業和制藥工業的擇。

四、美標法蘭式卡套旋塞閥標準規范

設計制造標準：API 600

結構長度標準：ASME B16.10

連接法蘭標準：ASME B16.5

壓力溫度等級：ASME B16.34

試驗檢驗標準：API 598

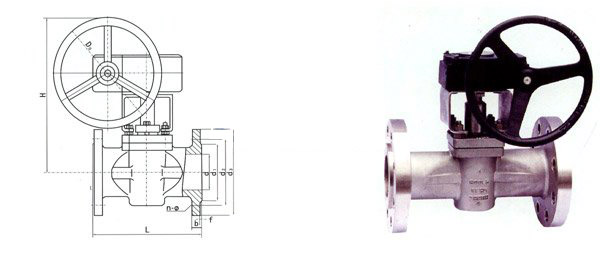

五、美標法蘭式卡套旋塞閥主要外形尺寸及連接尺寸    注：口徑4″以上帶渦輪

公稱壓力（MPa）	公稱通徑（in）	尺寸（mm）
		d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
150Lb	1/2	13	35	60.5	89	108	9-2	4-Ф15	110	175	-
	3/4	19	43	70	98	117	9-2	4-Ф15	115	175	-
	1	25	51	79.5	108	127	10-2	4-Ф15	115	175	-
	11/4	32	64	89	117	140	11-2	4-Ф15	135	220
	11/2	38	73	98.5	127	165	13-2	4-Ф15	140	280	-
	2	51	92	120.5	152	178	14-2	4-Ф19	150	305	-
	21/2	64	105	139.5	178	190	16-2	4-Ф19	165	350	-
	3	76	127	152.5	190	203	17-2	4-Ф19	180	405	-
	4	102	157	190.5	229	229	22-2	8-Ф19	380	-	300
	5	127	186	216	254	254	22-2	8-Ф22	460	-	300
	6	152	216	241.5	279	267	24-2	8-Ф22	520	-	320
	8	203	270	298.5	343	292	27-2	8-Ф22	580	-	320
	10	254	324	362	406	330	29-2	12-Ф25	620	-	350
	12	305	381	432	483	356	30-2	12-Ф25	680	-	380
300Lb	1/2	13	35	66.5	95	140	13-2	4-Ф15	110	175	-
	3/4	19	43	82.5	117	152	14-2	4-Ф19	115	175	-
	1	25	51	89	124	165	16-2	4-Ф19	115	175	-
	11/4	32	64	98.5	133	178	17-2	4-Ф19	135	220	-
	11/2	38	73	114.5	156	190	19-2	4-Ф22	140	280	-
	2	51	92	127	165	216	21-2	8-Ф19	150	305	-
	21/2	64	105	149	190	241	24-2	8-Ф22	165	350	-
	3	76	127	168.5	210	283	27-2	8-Ф22	180	405	-
	4	102	157	200	154	305	30-2	8-Ф22	380	-	300
		127	186	235	179	381	33-2	8-Ф22	460		300
	6	152	216	270	318	403	35-2	12-Ф22	520	-	320
	8	203	270	330	381	419	40-2	12-Ф25	580	-	320
		254	324	387.5	445	457	46-2	16-Ф29	620		350
	12	305	381	451	521	503	49-2	16-Ф32	680	-	380

美標法蘭卡套旋塞閥(600Lb-900Lb)

主要外形尺寸及連接尺寸    注：口徑4″以上帶蝸輪

公稱 壓力（MPa）	公稱通徑 （in）	尺寸（mm）
		d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
600Lb	1/2	13	35	66.5	95	165	15-7	4-Ф15	110	175	-
	3/4	19	43	82.5	118	190	16-7	4-Ф19	115	175	-
	1	25	51	89	124	216	18-7	4-Ф19	115	175	-
	11/4	32	64	98.5	133	229	21-7	4-Ф19	135	220
	11/2	38	73	114.5	156	241	23-7	4-Ф22	140	280	-
	2	51	92	127	165	292	26-7	8-Ф19	150	305	-
	21/2	64	100	149	190	330	29-7	8-Ф22	165	380	-
	3	76	127	168	210	356	32-7	8-Ф22	180	450	-
	4	102	157	216	273	432	38-7	8-Ф25	380	-	300
	5	127	186	266.5	330	508	45-7	8-Ф29	460	-	300
	6	152	216	292	356	559	48-7	12-Ф29	520	-	320
	8	200	270	349	419	660	56-7	12-Ф32	580	-	320
	10	248	324	432	508	787	64-7	16-Ф35	620	-	350
	12	298	381	489	559	838	67-7	20-Ф35	680	-	380
900Lb	1/2	1317	35	82.5	121	229	22.5-7	4-Ф35	110	175	-
	3/4	22	43	88.5	130	229	22.5-7	4-Ф23	115	175	-
	1	28	51	101.6	149	254	29-7	4-Ф23	115	175	-
	11/4	35	64	111.1	159	279	29-7	4-Ф26	135	220	-
	11/2	47	73	123.8	178	305	32-7	4-Ф26	140	280	-
	2	57	92	165.1	216	368	38.5-7	8-Ф29	150	305	-
	21/2	73	105	190.5	244	419	41.5-7	8-Ф26	165	380	-
	3	98	127	190.5	241	381	38.5-7	8-Ф29	180	450	-
	4	121	157	234.9	292	457	44.5-7	8-Ф26	380	-	300
		146	186	279.4	349	559	51-7	8-Ф32	460		300
	6	190	216	317.5	381	610	56-7	12-Ф35	520	-	320
	8	238	270	393.7	470	737	70-7	12-Ф32	580	-	320
		282	324	469.9	545	938	63.5-7	16-Ф39	620		350
	12		381	533.4	610	965	79.5-7	20-Ф39	680	-	380
