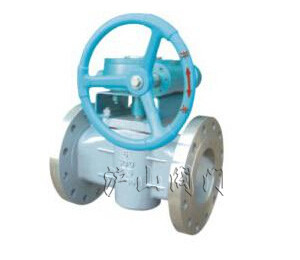

一、X47W正齒輪傳動油密封式旋塞閥結構
X47W正齒輪傳動油密封式旋塞閥根據其結構可分為升降式止回閥,旋啟式,蝶式,管道式,緩閉式和隔膜式止回閥等。
1,升降式止回閥的結構一般與截止閥相似,其閥瓣沿著通道中心線作升降運動,動作可靠,但流體阻力較大,適用于較小口徑的場合。升降式止回閥可氛圍直通式和
2,旋啟式止回閥的閥瓣繞轉軸做旋轉運動。其流體阻力一般小于升降式止回閥,它適用于較大口徑的場合。二通法蘭式旋塞閥根據閥瓣的數目可分為單瓣旋啟式,雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用于中等口徑場合。大口徑管路選用單瓣旋啟式止回閥時,為減少水錘壓力,采用能減小水錘壓力的緩閉止回閥閥門。雙瓣止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小,重量輕,是一種發展較快的止回閥;多瓣止回閥適用于大口徑管路;
3,蝶式止回閥的結構類似蝶閥,其結構簡單,流阻較小,水錘壓力亦較小;
4,隔膜式止回閥有多種結構形式,均采用隔膜作為啟閉件,由于其防水性能好,結構簡單,成本低,近年來發展較快,但隔膜式止回閥的使用溫度和壓力受到隔膜材料的限制;
二、X47W正齒輪傳動油密封式旋塞閥安裝要點
1),安裝位置,高度,進出口方向必須符合設計要求,注意介質流動的方向應與閥體所標箭頭方向一致,連接應牢固緊密。
2),保溫樣式旋塞閥安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體,填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求。
3),在管線中不要使止回閥承受重量,大型的止回閥(aetv One-way valve)：應獨立支撐,使之不受管系產生的壓力的影響。
三、X47W正齒輪傳動油密封式旋塞閥主要零件及性能
|
零件名稱
|
閥體、壓蓋、箱體、閥塞、箱蓋、底蓋
|
內齒扇
|
O型橡膠圈
|
|
材料
|
灰鑄鐵
|
鑄鋼
|
鋼
|
橡膠
|
四、X47W正齒輪傳動油密封式旋塞閥主要性能規范
|
型號
|
公稱壓力 PN(MPa)
|
工作壓力 P(MP
|
試驗PS(MPa
|
工作溫度（℃）
|
工作介質
|
|
殼體（水）
|
密封（水）
|
|
X47W-1.0
|
0.16
|
0.16
|
0.24
|
0.17
|
≤100
|
人工煤氣、天然氣、油品
|
|
X47W-0.4
|
0.4
|
0.4
|
0.6
|
0.44
|
|
X47W-1.0
|
1.0
|
1.0
|
1.5
|
1.1
|
五、X47W正齒輪傳動油密封式旋塞閥主要連接尺寸
|
公稱壓力PN(MPa)
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
F
|
□S
|
Z-Фd
|
H1
|
H
|
|
1.0
|
125
|
356
|
250
|
210
|
184
|
24
|
3
|
25
|
8-Ф17.5
|
156
|
515～575
|
|
150
|
394
|
285
|
240
|
212
|
26
|
3
|
25
|
8-Ф22
|
175
|
490～550
|
|
200
|
457
|
340
|
295
|
268
|
28
|
3
|
25
|
8-Ф22
|
255
|
575～635
|
|
250
|
533
|
395
|
350
|
320
|
28
|
3
|
25
|
12-Ф22
|
263
|
580～670
|
|
0.4
|
300
|
610
|
445
|
400
|
370
|
32
|
4
|
32
|
12-Ф22
|
319
|
688
|
|
400
|
762
|
565
|
515
|
482
|
32
|
4
|
32
|
16-Ф26
|
369
|
731
|
|
500
|
850
|
670
|
620
|
585
|
34
|
4
|
32
|
20-Ф26
|
405
|
780
|
|
600
|
95
|
700
|
725
|
685
|
36
|
5
|
32
|
20-Ф30
|
495
|
860
|
