產品名稱：
|

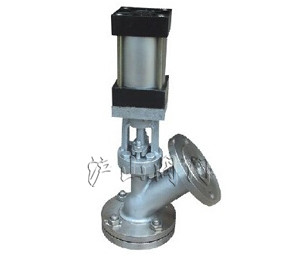

保溫夾套氣動放料閥
|
產品型號：
|
FL641H型
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
夾套
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
0.6~2.5MPa
|
公稱通徑：
|
DN25-DN150
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
產品介紹：
FL641H型保溫夾套氣動放料閥是用氣動執行器控制閥門,性能與用途：操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘?shù)攘慵?/span>
應用范圍：
（一）、氣動保溫放料閥耐腐蝕性
1、保溫夾套氣動放料閥使用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的低用溫度為-29℃,高溫度為425℃。）
2、氣動保溫放料閥使用介質如顆粒、油品、紙漿、二氧化碳?xì)怏w（不銹鋼材質的低使用溫度為-100℃，高使用溫度為232℃。）
3、氣動保溫夾套放料閥嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃ 濃度＞30%）。
（二）、不銹鋼氣動放料閥的一般工作溫度：≤150℃
（三）、保溫氣動放料閥壓力范圍：0.6~2.5MPa
（四）、氣動保溫放料閥通徑范圍：25~250mm
結構特點：
放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于放料閥底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。
標準規范：
設計制造標準：HG5-16-79
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料與工況：
|
閥體
|
閥瓣、密封圈、閥桿
|
螺母
|
|
殼體試驗
|
不銹鋼
|
銅
|
主要尺寸及重量：
|
口徑
|
上展式
|
下展式
|
|
D
|
D3
|
H
|
D0
|
D
|
D3
|
H
|
D0
|
|
25
|
115
|
115
|
270
|
160
|
115
|
135
|
225
|
160
|
|
32
|
135
|
135
|
285
|
160
|
135
|
145
|
300
|
160
|
|
40
|
145
|
145
|
355
|
180
|
145
|
160
|
340
|
180
|
|
50
|
160
|
160
|
370
|
180
|
160
|
180
|
345
|
180
|
|
65
|
180
|
180
|
465
|
220
|
180
|
195
|
425
|
220
|
|
80
|
195
|
195
|
480
|
250
|
195
|
215
|
445
|
250
|
|
100
|
215
|
215
|
590
|
280
|
215
|
260
|
535
|
280
|
|
125
|
245
|
245
|
730
|
300
|
245
|
280
|
585
|
300
|
|
150
|
280
|
280
|
775
|
320
|
280
|
330
|
665
|
320
|
