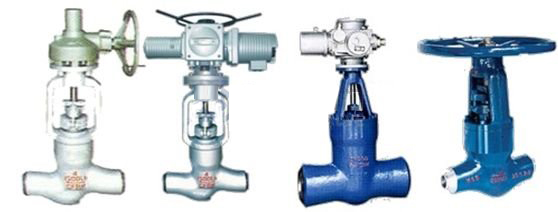

一、高溫高壓電站截止閥詳細信息
截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�，又由于閥座通口的變化與閥瓣的行程成正比例關系，API截止閥非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
二、高溫高壓電站截止閥選用原則
1、高溫、高壓介質的管路或裝置上宜選用截止閥。
2、管路上對流阻要求不嚴的管路上。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。
6、氧化鋁拜耳法生產中的脫硅車間、易結焦的管路上，易選用閥體分開式、閥座可去處的、硬質合金密封副的直流式截止閥或直流式節流閥。
7、城市建設中的供水、供熱工程上，公稱通經較小的管路，可選用截止閥、平衡閥或柱塞閥，如公稱通經小于150mm的管路上。
三、高溫高壓電站截止閥優點
在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。 通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。
四、高溫高壓電站截止閥主要特點及用途
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷，密封性能好，壽命長。
3、結構緊湊，啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
五、高溫高壓電站截止閥主要性能和使用范圍
|
產品型號
|
公稱壓力PN（MPa）
|
試驗壓力（MPa）
|
工作壓力（MPa）
|
工作溫度
|
適用介質
|
|
殼體強工
|
密封
|
P45
|
P55
|
P57
|
|
J61H/Y-100
|
10
|
15
|
11
|
|
|
|
≤450
|
水、蒸汽、油品
|
|
J61H/Y-200
|
20
|
30
|
22
|
|
|
|
|
J61H/Y-250
|
25
|
38
|
28
|
|
|
|
|
J61H/Y-320
|
32
|
48
|
36
|
|
|
|
|
J61Y-P54/100V
|
|
30
|
22
|
10
|
|
|
≤540
|
蒸汽
|
|
J61Y-P54/140V
|
|
38
|
28
|
14
|
|
|
|
J61Y-P54/170V
|
|
48
|
36
|
17
|
|
|
|
J61Y-P55/100V
|
|
38
|
28
|
|
10
|
|
≤555
|
|
J61Y-P55/140V
|
|
48
|
36
|
|
14
|
|
|
J61Y-P55/170V
|
|
53
|
39
|
|
17
|
|
|
J61Y-P57/100V
|
|
48
|
36
|
|
|
10
|
≤570
|
|
J61Y-P57/140V
|
|
55
|
40
|
|
|
14
|
|
J61Y-P57/170V
|
|
60
|
44
|
|
|
17
|
六、高溫高壓電站截止閥主要零件材料
|
零件名稱
|
閥門
|
閥蓋
|
閥桿
|
閥瓣
|
密封面
|
填料
|
閥桿螺母
|
手輪
|
緊固件
|
|
J61H型
|
25
WCB
|
25
40Cr
|
鉻不銹鋼
鉻鉬鋁鋼氨化
|
鉻不銹鋼
|
鉻不銹鋼
|
柔性石墨
|
鋁青銅
|
可鍛鑄鐵
|
優質碳鋼 鉻鉬鋼
|
|
J61Y型
|
25
WCB
|
25
40Cr
|
鉻不銹鋼
鉻鉬鋁鋼氨化
|
25
|
硬質合金
|
優質碳鋼 鉻鉬鋼
|
|
J61Y-P54型
|
ZG20CrMoV
12Cr1Mo1V
|
12Cr1Mo1V
|
20Cr1Mo1VA
25Cr2Mo1VA
|
12Cr1Mo1V
|
硬質合金
|
鉻鉬鋼
|
|
J61Y-P55型
|
ZG15CrMoV
12Cr1Mo1V
|
12Cr1Mo1V
|
20Cr1Mo1VA
25Cr2Mo1VA
|
12Cr1Mo1V
|
硬質合金
|
鉻鉬鋼
|
|
J61Y-P57型
|
ZG15CrMoV
12Cr1Mo1V
|
12Cr1Mo1V
|
20Cr1Mo1VA
25Cr2Mo1VA
|
12Cr1Mo1V
|
硬質合金
|
鉻鉬鋼
|

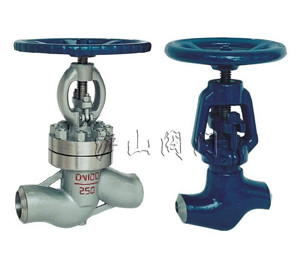

高溫高壓電站截止閥J61Y H-100、200、250、320
54 54 54
H61Y-P55/100V、P55/140V、P56/170V
57 57 57
七、主要尺寸及重量
|
主要尺寸DN（mm）
|
主要尺寸及連接尺寸（mm）
|
重量（kg）
|
|
L
|
D1
|
D2
|
D3
|
a
|
H
|
D0
|
|
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V
|
|
10
|
120
|
12
|
25
|
-
|
40°
|
185
|
140
|
2.8
|
|
15
|
170
|
17
|
36
|
-
|
40°
|
247
|
200
|
7.5
|
|
20
|
170
|
22
|
42
|
-
|
40°
|
248
|
200
|
9
|
|
25
|
170
|
26
|
42
|
-
|
40°
|
248
|
240
|
9.5
|
|
32
|
170
|
31
|
44
|
-
|
40°
|
248.5
|
280
|
15
|
|
50（1）
|
250
|
50
|
82
|
-
|
32°
|
450
|
320
|
60
|
|
50（2）
|
320
|
50
|
82
|
-
|
32°
|
450
|
320
|
64
|
|
65
|
430
|
69
|
100
|
110
|
32°
|
669
|
400
|
74
|
|
80
|
470
|
84
|
108
|
130
|
32°
|
669
|
450
|
112.5
|
|
100
|
560
|
107
|
144
|
165
|
32
|
755
|
500
|
178.5
|
|
注：DN50為兩種結構長度
|
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V
|
|
10
|
120
|
12
|
28
|
-
|
40°
|
189
|
140
|
3
|
|
15
|
170
|
17
|
40
|
-
|
40°
|
250
|
200
|
9
|
|
20
|
170
|
22
|
46
|
-
|
40°
|
252
|
200
|
11
|
|
25
|
170
|
26
|
46
|
-
|
40°
|
254
|
240
|
13
|
|
32
|
170
|
31
|
49
|
-
|
40°
|
254
|
280
|
17
|
|
50（1）
|
250
|
50
|
90
|
-
|
32°
|
453
|
320
|
68
|
|
50（2）
|
320
|
50
|
90
|
-
|
32°
|
455
|
320
|
72
|
|
65
|
430
|
69
|
104
|
115
|
32°
|
630
|
400
|
83
|
|
80
|
470
|
84
|
110
|
140
|
32°
|
672
|
450
|
118
|
|
100
|
560
|
107
|
148
|
170
|
32°
|
761
|
500
|
185
|

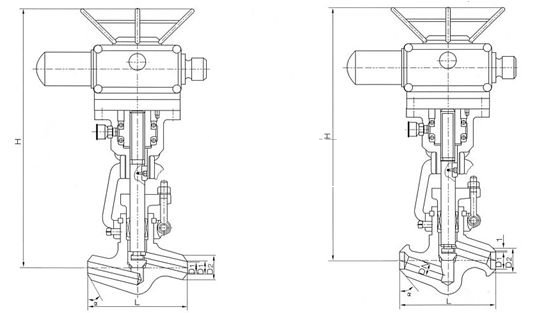

高溫高壓電動電站截止閥 J961H Y-100、200、250、320
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
J961Y-P54/100V、P54/140V、P54/170V
主要性能規范和使用范圍
|
產品型號
|
公稱壓力
PN/MPa
|
試驗壓力/MPa
|
工作壓力/MPa
|
工作溫度℃
|
適用介質
|
|
|
|
|
|
|
|
J961H Y-100
|
10
|
15
|
11
|
/
|
/
|
/
|
≤450
|
水、蒸汽、油品
|
|
J961H Y-200
|
20
|
30
|
22
|
/
|
/
|
/
|
|
J961H Y-250
|
25
|
38
|
28
|
/
|
/
|
/
|
|
J961H Y-320
|
32
|
48
|
36
|
/
|
/
|
/
|
|
J961Y-P54/100V
|
/
|
30
|
22
|
10
|
/
|
/
|
≤540
|
蒸汽
|
|
J961Y-P54/140V
|
/
|
38
|
28
|
14
|
/
|
/
|
|
J961Y-P54/170V
|
/
|
48
|
36
|
17
|
/
|
/
|
|
J961Y-P55/100V
|
/
|
38
|
28
|
/
|
10
|
/
|
≤555
|
|
J961Y-P55/140V
|
/
|
48
|
36
|
/
|
14
|
/
|
|
J961Y-P55/170V
|
/
|
53
|
39
|
/
|
17
|
/
|
|
J961Y-P57/100V
|
/
|
48
|
36
|
/
|
/
|
10
|
≤570
|
|
J961Y-P57/140V
|
/
|
55
|
40
|
/
|
/
|
14
|
|
J961Y-P57/170V
|
/
|
60
|
44
|
/
|
/
|
17
|
