產品名稱：
|

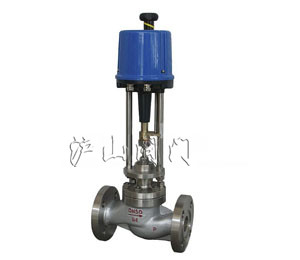

精小型電動套筒調節閥
|
產品型號：
|
ZDLM
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
套筒
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
產品概述：
ZDLM精小型電動套筒調節閥,由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
主要技術參數和性能指標
1、調節機構主要技術參數
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
|
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
|
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
|
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
|
|
|
|
|
|
|
|
|
|
|
|
3、允許壓差
配361L
|
公稱通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
執行機構
|
允許壓差△P（MPa）
|
|
配PSL
|
PSL202
|
6.4
3.14
|
6.4
1.92
|
6.4
1.23
|
5.1
0.78
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
4.31
|
2.76
|
1.76
|
6.4
1.04
|
6.4
0.69
|
5.62
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
1.86
|
1.23
|
0.78
|
6.4
0.50
|
5.31
0.35
|
3.97
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
1.26
|
0.87
|
0.49
|
6.4
0.32
|
4.14
0.22
|
|
361LSA-20
|
6.4
3.14
|
6.4
1.92
|
6.4
1.23
|
6.4
0.78
|
|
|
|
|
|
|
|
|
|
361LSB-50
|
|
|
|
|
6.4
1.16
|
6.4
0.76
|
6.25
0.49
|
|
|
|
|
|
|
361LSC-65
|
|
|
|
|
|
|
|
6.4
0.64
|
4.32
0.41
|
3.23
0.28
|
|
|
|
361LSC-99
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
3.31
0.16
|
0.27
0.11
|
注：1.同一格內上排為雙密封型允許壓差，下排為單密封型允許壓差。
2.實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決。
外形尺寸
|
公通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
L(mm)
|
PN1.6MPa
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
820
|
|
PN4.0MPa
|
197
|
235
|
267
|
292
|
317
|
368
|
473
|
600
|
760
|
850
|
|
PN6.4MPa
|
210
|
251
|
286
|
311
|
337
|
394
|
508
|
650
|
800
|
870
|
|
H1(mm)
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
350
|
|
配PSL
|
H(mm)
|
普通型
|
750
|
765
|
767
|
845
|
857
|
875
|
1025
|
1045
|
1252
|
1545
|
|
散熱片型
|
900
|
930
|
937
|
1025
|
1042
|
1085
|
1285
|
1305
|
1805
|
1825
|
|
D(mm)
|
176
|
225
|
|
重量(KG)
|
23.5
|
33.5
|
40.5
|
69
|
84
|
112
|
189
|
262
|
415
|
635
|
|
配361L
|
H(mm)
|
普通型
|
513
|
650
|
652
|
770
|
782
|
800
|
1080
|
1125
|
1345
|
1365
|
|
散熱片型
|
663
|
815
|
822
|
950
|
967
|
1010
|
1340
|
1385
|
1625
|
1645
|
|
D(mm)
|
225
|
310
|
|
重量(KG)
|
31
|
49
|
56
|
84
|
99
|
127
|
242
|
315
|
463
|
683
|
