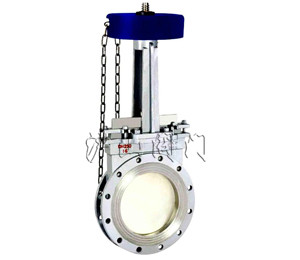

一、PZL43鏈輪對夾式刀型閘閥概述
PZL43鏈輪對夾式刀型閘閥閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
二、PZL43鏈輪對夾式刀型閘閥適用場合
彈性座封閘閥適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃型閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。
三、PZL43鏈輪對夾式刀型閘閥注意事項及其特點
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。本類閥門在管道中一般應當水平安裝。
四、PZL43鏈輪對夾式刀型閘閥的主要標準
(1)GB12232-89《通用閥門法蘭鏈接鐵質閘閥》
(2)GB12234-89《通用閥門法蘭和對焊連接鋼制閘閥》
(3)GB8486-87 《內螺紋連接暗桿刀形閘閥通用技術條例》
(4)GB8465.1-87《手動對夾刀型閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制閘閥》
(5)JB/T53162-94《閘閥產品質量分等》
(6)JB/T5298-91《管線用鋼制平板閘閥》
(7)JB/Z243-85《閘閥靜壓壽命實驗規程》
(8)JB/TQ648-88《鐵質對夾式平板閘閥》
(9)JB/T53200-94《鐵質對價平板閘閥 產品質量分等》
(10)JB/T53242-94《鋼制平板閘閥 產品質量分等》
( 11)JB/T53324-95《銅制制平板閘閥 產品質量分等》

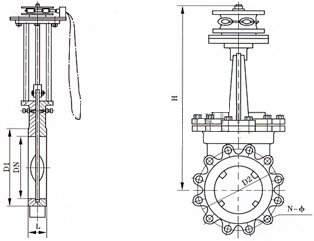

五、PZL43鏈輪對夾式刀型閘閥主要外形及連接尺寸(mm)
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
MPa
|
50
|
48
|
90
|
110
|
325
|
4-M12
|
1.0
MPa
|
50
|
48
|
100
|
125
|
325
|
4-M16
|
|
65
|
48
|
110
|
130
|
340
|
4-M12
|
65
|
48
|
120
|
145
|
340
|
4-M16
|
|
80
|
51
|
125
|
150
|
355
|
4-M16
|
80
|
51
|
135
|
160
|
355
|
4-M16
|
|
100
|
51
|
145
|
170
|
405
|
4-M16
|
100
|
51
|
155
|
180
|
405
|
8-M16
|
|
125
|
57
|
175
|
200
|
440
|
8-M16
|
125
|
57
|
185
|
210
|
440
|
8-M16
|
|
150
|
57
|
200
|
225
|
520
|
8-M16
|
150
|
57
|
210
|
240
|
520
|
8-M20
|
|
200
|
70
|
255
|
280
|
580
|
8-M16
|
200
|
70
|
265
|
295
|
580
|
8-M20
|
|
250
|
70
|
310
|
335
|
670
|
12-M16
|
250
|
70
|
320
|
350
|
670
|
12-M20
|
|
300
|
76
|
362
|
395
|
820
|
12-M20
|
300
|
76
|
368
|
400
|
820
|
12-M20
|
|
350
|
76
|
412
|
445
|
925
|
12-M20
|
350
|
76
|
428
|
460
|
925
|
16-M20
|
|
400
|
89
|
462
|
495
|
1030
|
16-M20
|
400
|
89
|
482
|
515
|
1030
|
16-M22
|
