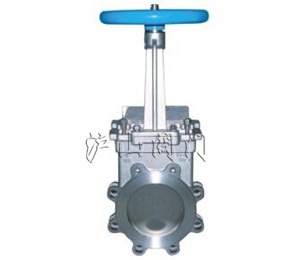

產品名稱：	PZ43手動對夾式刀形閘閥	產品型號：	PZ43
驅動方式：	手動	連接形式：	法蘭
結構形式：	明桿	密封材料：	橡膠、四氟、不銹鋼、硬質合金
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN50-DN1200
常用材質：	不銹鋼、碳鋼、灰鑄鐵	技術咨詢：	021-31007323

一、PZ43手動對夾式刀形閘閥介紹

　　手動對夾刀型閘閥，刀閘閥，手動單夾式刀型閘閥同所閥門，主要性能規范公稱壓力(mpa) 殼體試驗(mpa) 密封試驗(mpa) 工作溫度 適用介質 1.0 1.6 1.5 2.4 1.1 1.8 ≤900℃ 紙漿、污水、煤漿、灰、渣水混合物 單夾式刀閘閥，單夾式漿液閘閥，單夾式刀形閘閥主要零部件材質 體、蓋 閘板 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 碳鋼、 不銹鋼橡膠、四氟、硬質合金 刀型泥漿閘閥，刀型排渣閘閥，單夾式渣漿閘閥。



二、PZ43手動對夾式刀形閘閥主要性能規范

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃-900℃≤100℃	紙漿、污水、煤漿、灰、渣水混和物

三、PZ43手動對夾式刀形閘閥主要零部件材質

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

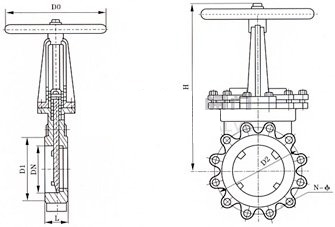

四、PZ43手動對夾式刀形閘閥主要外形及連接尺寸(mm)

MPa	DN	L	D1	D2	H	N-M	D0	W(Kg)
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480
