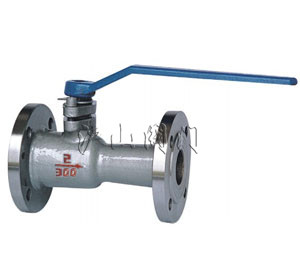

一體式不銹鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
二、一體式不銹鋼球閥主要參數說明
閥門型號：Q41,Q47等
主體材質: WCB,WCC,A105,304,316,LCB,LCC,LF2,CF8,CF8M,CF3,CF3M
尺寸范圍: DN50-DN500；2"-20"
壓力范圍: 1.0~16.0Mpa,150~2500lb
適用溫度：-29℃≤t≤570 ℃（跟閥體材質及密封面材質不同所承溫有差異）
可選驅動方式：手動，蝸輪，電動，電動；
三、一體式不銹鋼球閥設計標準
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
四、一體式法蘭不銹鋼高溫球閥性能規范
型號
Type
|
公稱壓力(MPa)
Nominal
Pressure
|
試驗壓力（MPa）Test pressure
|
工作溫度℃
Working temperature
|
適用介質
Suitable Medium
|
|
強度水（MPa）
|
密封水（MPa）
|
氣密封（MPa）
|
|
PF.QQ41M-16P
|
1.6
|
2.4
|
1.8
|
0.6
|
≤300
|
水、油、酸堿等
Water, Oil, Acid, Alkali, etc.
|
|
PF.QQ41F-16P
|
≤150
|
|
PF.QQ41M-25P
|
2.5
|
4.0
|
2.8
|
≤300
|
|
PF.QQ41F-25P
|
≤150
|
|
PF.QJ41M-16P
|
1.6
|
2.4
|
1.8
|
≤300
|
|
PF.QJ41F-16P
|
≤150
|
五、一體式法蘭不銹鋼高溫球閥主要零件材料
零件材料
Parts name
|
材料Material
|
PF.QQ41M-16P
PF.QQ41M-25P
QF.QJ41M-16P
|
PF.QQ41F-16P
PF.QQ41F-25P
QF.QJ41F-16P
|
|
閥體Body
|
304、304L、321、316、316L
|
|
球體Ball
|
|
閥桿Stem
|
|
手柄Handle wheel
|
可鍛鑄鐵Forgrable cast iron
|
|
密封圈Seal ring
|
復合石墨Lompouned graphite
|
聚四氟乙稀Polytetrafluor-roethylrnr
|
六、一體式法蘭不銹鋼高溫球閥外形尺寸和連接尺寸
型號
Type
|
公稱通徑
Nominal iameter
DN(mm)
|
尺寸Dimensions
|
|
L
|
D
|
D1
|
D2
|
b-d
|
Z-Φd
|
H
|
D0
|
|
PF.QQ41M F-16P RQ616P
|
15
|
115
|
95
|
65
|
45
|
14-2
|
4-14
|
105
|
150
|
|
20
|
130
|
105
|
75
|
55
|
16-2
|
4-14
|
110
|
150
|
|
25
|
140
|
115
|
85
|
65
|
16-2
|
4-14
|
120
|
160
|
|
32
|
165
|
135
|
100
|
78
|
16-2
|
4-18
|
145
|
160
|
|
40
|
180
|
145
|
110
|
85
|
16-3
|
4-18
|
155
|
250
|
|
50
|
200
|
160
|
125
|
100
|
18-3
|
4-18
|
175
|
300
|
|
65
|
220
|
180
|
145
|
120
|
18-3
|
4-18
|
195
|
300
|
|
80
|
250
|
195
|
160
|
135
|
20-3
|
8-18
|
225
|
320
|
|
100
|
280
|
215
|
180
|
155
|
20-3
|
8-18
|
255
|
320
|
|
125
|
320
|
245
|
210
|
185
|
20-3
|
8-18
|
285
|
400
|
|
150
|
360
|
280
|
240
|
210
|
24-3
|
8-23
|
295
|
400
|
|
200
|
400
|
335
|
295
|
265
|
30-3
|
12-23
|
330
|
450
|
|
PF.QQ41M F-25P RQ625P
|
40
|
180
|
145
|
110
|
85
|
18-3
|
4-18
|
155
|
250
|
|
50
|
200
|
160
|
125
|
100
|
20-3
|
4-18
|
175
|
300
|
|
65
|
220
|
180
|
145
|
120
|
22-3
|
8-18
|
195
|
300
|
|
80
|
250
|
195
|
160
|
135
|
22-3
|
8-18
|
225
|
320
|
|
100
|
280
|
230
|
190
|
160
|
24-3
|
8-23
|
255
|
320
|
|
125
|
320
|
270
|
220
|
188
|
28-3
|
8-25
|
285
|
400
|
|
150
|
360
|
300
|
250
|
218
|
30-3
|
8-25
|
295
|
400
|
|
200
|
400
|
360
|
310
|
278
|
34-3
|
12-25
|
330
|
450
|
