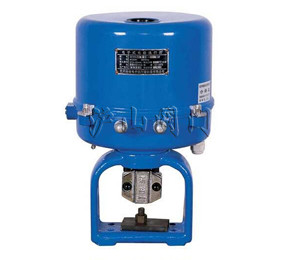

產品名稱：	電動執行機構	產品型號：	3410型
驅動方式：	電動	產品電壓：	AC220V
產品功能：	過載保護、溫度保護及壓縮彈簧保證閥門的關嚴	技術咨詢：	021-31007323

一、3410型電動執行機構概述

3410系列電子式電動執行器，是以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件“控制器”采用先進的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮，防震。用電位器調整零點、行程、靈敏度，方便易行；用功能開關任意選擇正、反動作、選擇斷信號的三種狀態。同時，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品，可與各種直行程調節閥和角行程調節閥門組成電動調節閥。

二、3410型電動執行機構型號編制

381	作用形式	型號代號	支架代號	-輸出力
381：調節型  341：開關型	L:直行程  S:角行程	S:普通型  X:防爆型	A:A系列支架  B:B系列支架  C:C系列支架	L系列推力=*100N R系列扭矩=*10NM
如：直行程調節普通型， B系列支架，推力5000N：381LSB-50. 角行程開關防爆型，B系列支架，扭矩200NM：341RXB-20

三、3410型電動執行機構直行程

類別	3810L系列	3410L系列	額定輸出力N	速度mm/s	大行程mm
普通型型	381LS A-08	341LS A-08	800	4.2	30
	381LSA-20	341LSA-20	2000	2.1
	381LSB-30	341LSB-30	3000	3.5	60
	381LS B-50	341LS B-50	5000	1.7
	381LSC-65	341LSC-65	6500	3.4	100
	381LSC-99	341LSC-99	10000	2.0
	381LSC-160	341LSC-160	16000	1.0
隔爆型	381LX A-08	341LX A-08	800	4.2	30
	381LXA-20	341LXA-20	2000	2.1
	381LXA-30	341LXA-30	3000	3.5	60
	381LXA-50	341LXA-50	5000	1.7

四、3410型電動執行機構角行程

類別	3810R系列	3410R系列	額定輸出力矩N.m	動作時間90o/S	大轉角
普通型	381RSA-02	341RSA-02	20	8.5	90o
	381RSA-05	341RSA-05	50	17
	381RSB-10	341RSB-10	100	18
	381RSB-20	341RSB-20	200	36
	381RSC-30	341RSC-30	300	24
	381RSC-50	341RSC-50	500	42
	381RSC-60	341RSC-60	600	48
	381RSD-100	341RSD-100	1000	30
	381RSD-150	341RSD-150	1500	42
隔爆型	381RXB-10	341RXB-10	100	18
	381RXB-20	341RXB-20	200	36
