產品名稱：
|

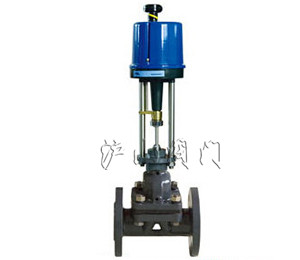

直行程電動調節隔膜閥
|
產品型號：
|
ZDSG
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
適用介質：
|
強堿、強腐蝕性介質
|
密封材料：
|
橡膠或聚四氟乙烯
|
|
壓力范圍：
|
1.0MPa
|
公稱通徑：
|
DN15-DN100
|
|
常用材質：
|
鑄鐵
|
技術咨詢：
|
021-31007323
|
一、ZDSG直行程電動調節隔膜閥概述
ZDSG直行程電動調節隔膜閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20MA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
二、ZDSG直行程電動調節隔膜閥主要技術參數
執行機構：PSL智能型直行程執行機構、3810電動執行機構，詳細資料請參閱對應執行機構
電源：220V±10%50Hz
氣動薄膜直通單座調節閥防護等級：IP65基本誤差：±1.0%
死區：≤±1.0%回差：≤±1.0%
閥體公稱通徑：25~100mm公稱壓力：1.0MPa
三、ZDSG直行程電動調節隔膜閥技術參數
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
流量系數Kv
|
8
|
12
|
16
|
28
|
60
|
68
|
90
|
160
|
300
|
|
公稱壓力MPa
|
1.0
|
|
配用執行機構
|
PSL202
|
PSL 204
|
PSL 208
|
PSL 210
|
|
行程
|
10
|
16
|
25
|
40
|
|
允許壓差MPa
|
1.0
|
閥體襯里和隔膜材料的組合
|
閥體材料
|
襯里材料
|
隔膜材料
|
使用溫度
|
適用場合
|
|
鑄鐵
|
無
|
氯丁橡膠
|
0~+65℃
|
無腐蝕性介質，水及研磨劑；泥漿類介質
|
|
HT20-40
|
聚三氟氯乙烯
|
氟橡膠
|
-20~+150℃
|
強酸，強堿，強氧化劑和一般有機溶劑，不適用于泥漿介質
|
|
鑄不銹鋼
ZG1Cr18Ni9Ti
|
無
|
氟橡膠
|
-20~+200℃
|
一般酸、堿有機溶劑介質
|
四、ZDSG直行程電動調節隔膜閥外形尺寸、重量
注：接管法蘭標準：JB/T79.1-94
|
公稱通徑
|
H1（mm）
|
L（mm）
|
H（mm）
|
重量（Kg）
|
|
15
|
47.5
|
140
|
578
|
15.5
|
|
20
|
52.5
|
145
|
578
|
16.5
|
|
25
|
57.5
|
155
|
578
|
17.5
|
|
32
|
67.5
|
165
|
587
|
22
|
|
40
|
72.5
|
190
|
602
|
24
|
|
50
|
80
|
210
|
642
|
31
|
|
65
|
90
|
240
|
650
|
54
|
|
80
|
97.5
|
270
|
655
|
59
|
|
100
|
107.5
|
335
|
737
|
73
|
五、ZDSG直行程電動調節隔膜閥型號編制說明
|
Z
|
D
|
S
|
G
|
40
|
P
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門結構：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
|
D：表示PS系列
|
S：表示直行程
|
表示隔膜閥
|
6：表示0.6MP
|
C：表示碳鋼
|
G：表示中溫型
常溫省略
|
|
|
R：表示3810系列
|
|
|
10：表示1.0MP
|
P：表示不銹鋼
鑄鐵省略
|
|
