產品名稱：
|

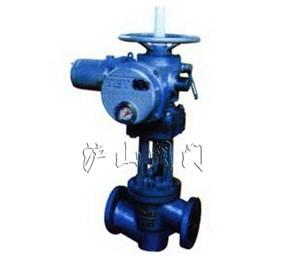

電動襯膠截止閥
|
產品型號：
|
J941J
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
直通式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
0.6～1.6MPa
|
公稱通徑：
|
DN15-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、J941J電動襯膠截止閥概述
電動襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
設計與制造：GB12235 結構長度：GB12221(1系列) 法蘭連接尺寸：GB4216、JB78
二、J941J電動襯膠截止閥優點
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
適用溫度：適用溫度：≤85℃、≤100℃、≤120℃(按照襯里材料)
壓力等級：PN0.6、1.0、1.6
三、J941J電動襯膠截止閥結構特點
1、塑料襯里J41型直通式、J45型直流式、型電動截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通經1/4)等優點。被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
四、J941J電動襯膠截止閥的標準規范
設計制造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、J941J電動襯膠截止閥安裝與維護注意事項
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2、手輪、手柄及傳動機構，不允許作起吊用。
3、介質的流向應與閥體所示箭頭方向一致。
六、J941J電動襯膠截止閥測試
襯里層：電火花檢測 實驗與檢驗按：GB/T 13927標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1
材料：閥體：鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、碳鋼、不銹鋼
襯里：橡膠 閥瓣：碳鋼 、不銹鋼、完全包覆橡膠
閥桿：碳鋼、不銹鋼、完全包覆橡膠 電動裝置：組合件
部件列表：：1、閥體2、閥蓋3、閥體襯里4、閥瓣5、壓蓋子 6、連接板7、閥桿 8、電動裝置
七、J941J電動襯膠截止閥主要外形尺寸
|
公稱通徑
|
公稱壓力
|
工作壓力
|
L
|
D
|
D1
|
n-Фd
|
H
|
型號
|
A
|
B
|
質量
|
|
15
|
1.6
1.0
|
1.6
1.0
|
130
|
95
|
65
|
4-14
|
|
|
|
|
|
|
20
|
150
|
105
|
75
|
4-14
|
|
|
|
|
|
|
25
|
160
|
115
|
85
|
4-14
|
492
|
ZA1-5-14
|
395
|
168
|
23
|
|
32
|
180
|
140
|
100
|
4-18
|
499
|
ZA1-5-14
|
395
|
168
|
26
|
|
40
|
200
|
150
|
110
|
4-18
|
520
|
ZA2-10-18
|
526
|
470
|
80
|
|
50
|
230
|
165
|
125
|
4-18
|
530
|
ZA2-10-18
|
526
|
470
|
85
|
|
65
|
290
|
185
|
145
|
4-18
|
579
|
ZA2-15-18
|
526
|
470
|
90
|
|
80
|
310
|
200
|
160
|
6/2-18
|
597
|
ZA2-15-18
|
526
|
470
|
100
|
|
100
|
350
|
220
|
180
|
6/2-18
|
629
|
ZA2-15-18
|
526
|
470
|
122
|
|
125
|
400
|
250
|
210
|
6/2-18
|
|
|
|
|
|
|
150
|
480
|
285
|
240
|
6/2-22
|
|
|
|
|
|
|
200
|
600
|
340
|
295
|
6/2-22
|
|
|
|
|
|
注：表中電動裝置為天二通ZA型，是本廠基型產品，同時可按用戶要求配置，
