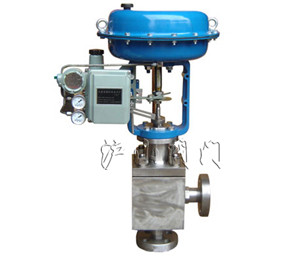

一、HAA普通角型調節閥結構特點和應用范圍


　　HAA普通角型調節閥: 閥芯采用上導向結構，壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC543-1-1976標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。角型調節閥是各裝置廣泛使用的儀表之一。它準確正常地工作對保證工藝裝置的正常運行和安全生產有著重要的意義。因此加強氣動調節閥的維修是必要的。

　   小口徑籠式單座調節閥由于采用合理的閥芯和閥座接觸面角度，所以該閥在關閉狀態下沒有泄漏現象;制造均流罩和閥芯的材料采用了優質不銹鋼材料，即使在兩相流動和節流狀態下運行，汽蝕速度也是相當緩慢，這樣就延長了閥門的使用壽命，噪聲也很小。閥門設計均采用裝拆簡便的結構，當內部零件損壞，只要拆下閥蓋螺帽，即可依次取出各個零件，隨意調換任何零件，檢修非常方便。


二、HAA普通角型調節閥結構產品特點


　　1.耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。

　　2.密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。

　　3.泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于國家IV級標準。

　　4.采用輕小型多彈簧執行機構，體積小，重量輕，調節精度


三、HAA普通角型調節閥參數和性能指標


　　HAA普通角型調節閥閥 體

　　型 式 角型單座鑄造球形閥

　　公稱通徑 40、50、65、80、100、150、200mm

　　公稱壓力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa

　　連接型式 法蘭連接：FF、RF、RJ、LG

　　法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等

　　焊接連接：嵌接焊SW(40～50mm) 對接焊BW(65～200mm)

　　材 料 鑄鋼(ZG230-450)

　　鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等

　　上 閥 蓋 常溫型(P)：-17～+230℃ 伸長Ⅰ型(EⅠ)：-45～-17℃ +230～+566℃

　　伸長Ⅱ型(EⅡ)：-100～-45℃ 伸長Ⅲ型(EⅢ)：-196～-100℃

　　注：工作溫度不準超過各種材料的允許范圍

　　壓蓋型式 螺栓壓緊式

　　填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料


三、HAA普通角型調節閥閥內組件


　　閥芯型式 單座柱塞型閥芯

　　材 料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)

　　不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等


四、HAA普通角型調節閥執行機構

　　型 式 HA多彈簧薄膜執行機構、VP雙作用氣缸活塞執行機構

　　膜片材料 丁睛橡膠夾尼龍布

　　彈簧范圍 20～100、80～240kPa

　　供氣壓力 140～400kPa

　　氣源接口 Rc 1 4

　　環境溫度 -30～+70℃

　　閥作用型式 氣—關式或氣—開式

　　附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

　　性 能

　　泄 漏 量 金屬閥座：小于閥額定容量的0.5%，符合ANSI B16.104-1976Ⅱ級

　　軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級

　　回 差 帶定位器：小于全行程的1%

　　不帶定位器：小于全行程的3%

　　基本誤差 帶定位器：小于全行程的±1%
