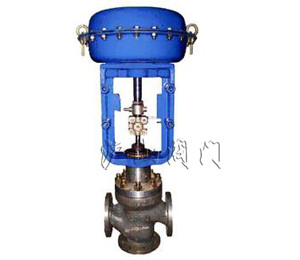

產品名稱：
|
三通合流分流調節閥
|
產品型號：
|
HMT\HDT
|
|
驅動方式：
|
氣動、電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
三通
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、HMT\HDT三通合流分流調節閥簡介
三通合流分流調節閥將一種流體分成兩路流體。電動三通合流調節閥和電動三通分流調節閥公稱通徑由25mm至330mm，公稱壓力有PN1.6、4.0、6.4Mpa，適用液體溫度由-60℃至450℃，控制信號為0-10或4-20mADC，泄漏量標準為IV級和VI級，流量特性有直線、拋物線兩種。配用不同的閥蓋可分為普通型和散熱型兩種。
二、HMT\HDT三通合流分流調節閥特點
ZDQX電子式電動三通分流調閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。文丘里角型調節閥電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。電子式電動三通調節閥具有調節精度高，動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體;分流型主要用于將一股流體分成兩股流體。該產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。
三、HMT\HDT三通合流分流調節閥性能指標
電動三通合流、分流調節閥 技術參數和性能指標閥體、閥蓋WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
閥芯、閥座1Cr18Ni9Ti、司鈦萊合金堆焊
填料聚四氟乙烯、不銹鋼波紋管
閥桿推桿2Cr13、1Cr18Ni9Ti
襯套2Cr13
墊片橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
固有流量特性直線、拋物線
工作溫度(℃)
普通型:鑄鐵：-20～200、 鑄鋼：-40～250、 鑄不銹鋼：-60～250
散熱型:-40～450、 鑄不銹鋼: -60～450
介質溫度(℃) 200以下(對合流閥而言)
固有可調比R30：1
公稱壓力PN (Mpa) 1.6、 4.0、 6.4
允許泄漏量硬密封：Ⅳ級、 軟密封：Ⅵ級
作用方式 電開式、電關式
信號范圍(mA.DC)0～10、 4～20
電源電壓220V、 50HZ
四、HMT\HDT三通合流分流調節閥技術參數
電動三通合流、分流調節閥 詳細技術參數
|
公 稱 通 徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數Kv
|
合 流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
|
|
|
|
|
|
|
|
固有流量特性
|
直線、拋物線
|
|
|
|
|
|
|
|
|
|
|
|
|
|
工作溫度(℃)
|
普通型：鑄鐵：-20～200、 鑄鋼：-40～250、 鑄不銹鋼：-60～250
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
散熱型：-40～450、 鑄不銹鋼：-60～450
|
|
|
|
|
|
|
|
|
|
|
|
|
|
介質溫度（℃）
|
200以下（對合流閥而言）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
固有可調比R
|
30：1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
公稱壓力PN (Mpa)
|
1.6、4.0、6.4
|
|
|
|
|
|
|
|
|
|
|
|
|
|
允許泄漏量
|
硬密封：Ⅳ級、 軟密封：Ⅵ級
|
|
|
|
|
|
|
|
|
|
|
|
|
|
作用方式
|
電開式、電關式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
信號范圍（mA.DC）
|
0～10、 4～20
|
|
|
|
|
|
|
|
|
|
|
|
|
|
電源電壓
|
220V、 50HZ
|
|
|
|
|
|
|
|
|
|
|
|
|
五、HMT\HDT三通合流分流調節閥外形尺寸
電動三通合流、分流調節閥 外形尺寸(單位：mm)
|
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
法蘭
距離
L
|
PN16
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
190
|
200
|
220
|
255
|
285
|
310
|
360
|
430
|
465
|
560
|
690
|
795
|
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
752
|
819
|
|
標準
閥蓋
H1
|
PN16
|
805
|
821
|
843
|
878
|
989
|
1014
|
1016
|
1149
|
1210
|
1230
|
1980
|
2100
|
|
PN40
|
805
|
821
|
843
|
878
|
989
|
1014
|
1016
|
1149
|
1210
|
1230
|
1980
|
2100
|
|
|
PN64
|
825
|
841
|
863
|
898
|
1009
|
1034
|
1056
|
1179
|
1216
|
1300
|
2120
|
2460
|
|
中溫型
閥蓋
H1
|
PN16
|
1005
|
1021
|
1043
|
1078
|
1239
|
1264
|
1266
|
1469
|
1530
|
1550
|
2330
|
2450
|
|
PN40
|
805
|
821
|
843
|
878
|
989
|
1014
|
1016
|
1149
|
1210
|
1230
|
2330
|
2450
|
|
|
PN64
|
1025
|
1041
|
1063
|
1098
|
1259
|
1284
|
1306
|
1499
|
1526
|
1620
|
2370
|
2710
|
|
|
H2
|
PN16
|
140
|
150
|
160
|
180
|
200
|
222
|
220
|
270
|
280
|
306
|
474
|
584
|
|
PN40
|
140
|
150
|
160
|
180
|
200
|
222
|
220
|
270
|
280
|
306
|
|
|
|
|
PN64
|
分流
|
160
|
170
|
180
|
200
|
220
|
242
|
260
|
300
|
322
|
376
|
|
|
|
合流
|
160
|
170
|
180
|
200
|
220
|
242
|
260
|
325
|
322
|
376
|
|
|
|
|
B
|
460
|
530
|
630
|
|
|
|
|
|
|
|
|
|
|
|
法蘭標準
|
GB：1.6、2.5、4.0、6.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K
|
|
|
|
|
|
|
|
|
|
|
|
|
