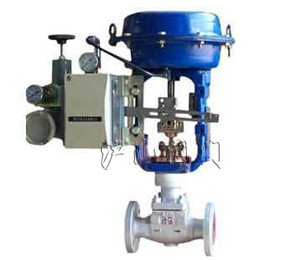

HLC小口徑籠式單座調節閥是一種高性能的調節閥，堅固的閥芯導向和套筒可防止液體發生閥蒸和空化。結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

　　閥體型式：直通單座套筒式鑄造球型閥

　　公稱通徑：20、25mm

　　公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

　　連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000

　　等焊接連接,嵌接焊SW.

　　材 料：鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等

　　上閥蓋：常溫型(P)：-17～+230℃

　　伸長Ⅰ型(E1)：-45～-17℃+230～+566℃

　　伸長Ⅱ型(E2I)：-100～-45℃

　　伸長Ⅱ型(E2W)：-196～-100℃

　　注:工作溫度不準超過各種材料的允許范圍

　　壓蓋型式：螺栓壓緊式

　　填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

　　閥內組件

　　閥芯型式：?jiǎn)巫�套筒式柱塞型閥芯

　　流量特性：等百分比特性(%)和線性特性(L)參考以下流量圖

　　套筒形式：分離式套筒

　　材 料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等


三、HLC小口徑籠式單座調節閥執行機構


　　型 式：LHA多彈簧薄膜執行機構

　　膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

　　彈簧范圍：20～100、80～240kPa

　　供氣壓力：140～400kPa

　　氣源接口：Rc1/4”

　　環境溫度：-30～+70℃

　　閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式

　　附 件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等


四、HLC小口徑籠式單座調節閥性能


　　泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級

　　回 差：帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%(LHA1型小于全行程的5%)

　　基本誤差：帶定位器：小于全行程的±1%，

　　不帶定位器：小于全行程的±5%

　　注：采用標準的V型聚四氟乙烯填料

　　可調范圍：50：1(Cv≥0.25)或30：1(CV≤0.16)


五、HLC小口徑籠式單座調節閥Cv值和行程

　　注:1、大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的大工作壓力。

　　2、同一格內的上方數字表示閥常開允許壓差，下方數字表示閥全關時的允許壓差。

　注：法蘭距符合IEC534-3標準。


八、HLC小口徑籠式單座調節閥外形尺寸mm
