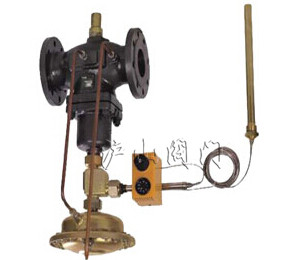

產品名稱：	自力式流量、溫度組合閥	產品型號：	V130D05T06、V130D05T17
驅動方式：	自力式	連接形式：	焊接、法蘭
結構形式：	單座、雙座	密封結構：	軟密封、硬密封
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN150
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、自力式流量、溫度組合閥介紹

   自力式流量、溫度組合閥主要應用于工藝過程控制中的流量和溫度調節，自力式流量、壓力組合閥可用于高200℃的非腐蝕性的液體等介質，按優先動作原理工作，不能同時控制兩個參數。


二、自力式流量、溫度組合閥型號


類別	流量、溫度組合閥（溫度升高閥關）
	控制液體溫度		控制液體溫度或氣體溫度
	硬密封	軟密封	硬密封	軟密封
型號	V130D05T06	V131D05T06	V130D05T17	V131D05T17

三、自力式流量、溫度組合閥控制閥主要技術參數


公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150
額定流量系數 Kvs		4	6.3	8	16	20	32	50	80	125	160	280
有效壓力下 大流量（m3/h）※	0.02 MPa	1.5	2.5	3.5	5.5	9.0	14	22	36	55	70	125
	0.05 MPa	2.5	3.5	5.5	9.0	12	22	36	55	85	110	180
公稱壓力（MPa）		1.6；4.0
高工作溫度（℃）		≤140
		硬密封配隔離罐≤200								≤400
壓力平衡元件		波紋管								滾動膜片
法蘭標準		ANSI JIS DIN GB JB(特殊可按用戶提供)
閥體材質		鑄鐵；鑄鋼；鑄不銹鋼
閥芯材質		不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈
高工作壓力		公稱壓力（注意△Pmx及工作壓力與工作溫度的關系）

注：※有效壓力指節流板前后的差壓，表中有效壓力下的大流量適用于水，其它介質需通過公式換算。

四、自力式流量、溫度組合閥執行器主要技術參數


有效面積（cm2）	250	630
有效壓力（MPa）	0.02；0.05
允許上下膜室之間大壓差（MPa）	0.4	0.15
材質	膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管10×1；卡套式接頭R1/4″

五、T06、T17執行器主要技術參數


執行器型號	T06	T17
溫度設定范圍（℃）	-20～50 20～90 40～110 60～130
特殊溫度設定（℃）	110～180 180～250
超溫保護	超過設定值100℃以內
時間常數（S）	15	20
溫包材質	銅鍍鎳
毛細管長度	5，10，15（根據用戶要求提供）

六、自力式流量、溫度組合閥性能指標


允許泄漏量 （在規定試驗條件下）	硬密封	4×10-4閥額定容量
	軟密封	DN15～50	DN65～125	DN150
		10氣泡/min	20氣泡/min	40氣泡/min

七、自力式流量、溫度組合閥允許壓差


公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150
大允許壓差 △P(MPa)	PN16	1.6								1.5		0.5
	PN40	2.0
