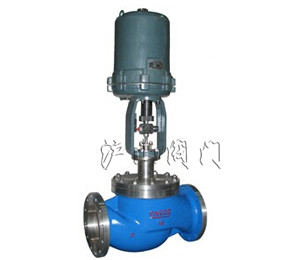

ZDLM防爆電動套筒調節閥


ZDLM防爆電動套筒調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 ZDLM防爆電動套筒調節閥   產品型號 ZDLM
  驅動方式 電動   連接形式 焊接、法蘭
  結構形式 套筒   密封材料 橡膠
  壓力范圍 1.6~6.4MPa   公稱通徑 DN25-DN300
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、ZDLM防爆電動套筒調節閥結構特點和應用范圍

    ZDLM防爆電動套筒調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統,無須另配伺服放大器,有電源及輸入信號即可控制運轉。調節機構采用平衡式閥塞結構,具有閥塞穩定性好,不易產生震動,噪音低,對溫度敏感性小,允許使用壓差較大等特點,ZJHP精小型氣動薄膜套筒調節閥適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥采用了軟密封或硬密封結構,特別適用于既要求調節又要求切斷的場合。

二、ZDLM防爆電動套筒調節閥技術參數和性能指標

●套筒調節機構主要技術參數

公稱通徑mm

25

40

50

65

80

100

150

200

250

300

額定流量系數Kv

2、3.2、
5、8、10

16
25

25
40

40
63

63
100

100
155

250
370

400
580

630
900

1000
1300

公稱壓力MPa

1.6   、   6.4

行    程mm

16

25

40

60

100

流量特性

直線、等百分比

介質溫度oC

-20200(常溫);-40~450(中溫);-250~-60(低溫)

法蘭尺寸、型式

PN16:按JB78-59光滑式
PN64:按JB/T79.2-94凹式(常、中溫) 按JB/T79.3-94榫槽式(低溫)

閥體
材質

公稱壓力

MPa

1.6

常溫:  HT200 ZG230-450  ZG1Cr18Ni9Ti

6.4

常溫:  ZG230-450  ZG1Cr18Ni9Ti

中溫:  ZG230-450  ZG1Cr18Ni9Ti

低溫:  ZG1Cr18Ni9Ti

注:可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式,法蘭距按用戶需要確定。


●電動執行機構與閥配組


公稱通徑 mm

25

40

50

65

80

100

150

200

250

300

配電動
執行機
構型號

ZDLM

361LSA-20
361LXA-20

361LSB-30
361LXB-30

361LSB-50
361LXB-50

361LSC-65

361LSC-99

ZDLM2
ZDLM3

361LSB-30
361LXB-30

361LSB-50
361LXB-50

361LSC-65

361LSC-99

361LSC-160

動作速度mm/s

ZDLM

2.1

3.5

1.7

3.4

2.0

ZDLM2
ZDLM3

3.5

1.7

3.4

2.0

1.0



3610L型直行程電子式電動執行機構主要技術參數

型 號

額定輸出力N

速度mm/s

技術參數

361LSA-20
361LXA-20

2000

2.1

電   源:220V±10%V a.c.
   50Hz
輸入信號:4-20mA d.c.
          1-5V d.c.
     (信號線用屏蔽線)
開度信號:4-20mA d.c.
保護等級:相當IP55
防爆標志:ExdⅡBT4

361LSB-30
361LXB-30

3000

3.5

361LSB-50
361LXB-50

5000

1.7

361LSC-65

6500

3.4

361LSC-99

10000

2.0

361LSC-160

16000

1.0



●性能指標

項         目

指 標 值

基 本 誤 差 %

±2.5

回       差 %

2.0

死       區 %

3.0

始終點偏差  %

±2.5

額定行程偏差%

+2.5

允許泄漏量1/h

ZDLM型

1×10-3×閥額定容量

ZDLM2型

1×10-5×閥額定容量

ZDLM3型

1×10-4×閥額定容量



●允許壓差

公稱通徑 mm

25

40

50

65

80

100

150

200

250

300

允許壓差
MPa

ZDLM

6.4

3.6

2.7

2.6

2.1

ZDLM2(M3)

6.4

5.5

4.1

3.2

2.4
