產品名稱：
|

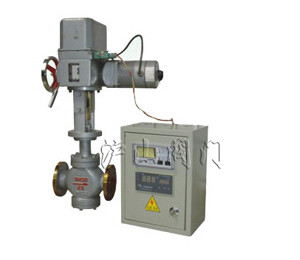

電動三通合分流調節閥
|
產品型號：
|
ZAZN
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
三通
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.0～6.4MPa
|
公稱通徑：
|
DN20-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZAZN電動三通合分流調節閥概述
ZAZN電動三通合分流調節閥接受來自調節儀表的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm
公稱壓力有1.0、1.6、4.0、6.4MPa
使用溫度范圍由-250℃～450℃
接受信號為0～10mA.DC或4～20mA.DC。
電動雙座調節閥適用于壓差較大場合。
按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。
二、ZAZN電動三通合分流調節閥特點
◆閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。
◆ZAZP(N)電動直通單、雙座調節閥可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
◆電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
◆調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
◆伺服放大器采用深度動態負反饋，可提高自動調節精度。
◆電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
◆電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
◆波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
三、ZAZN電動三通合分流調節閥主要零件材料
閥體、閥蓋：HT200、ZG230-450 ZG1Cr18Ni9Ti
閥芯、閥桿：1Cr18Ni9Ti、司鈦萊合金堆焊 增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti石棉纏 繞墊片
波紋管：1Cr18Ni9Ti
