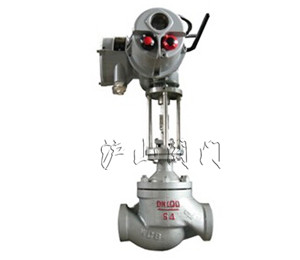

產品名稱：
|
T968Y電動調節閥
|
產品型號：
|
T968Y
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接
|
|
結構形式：
|
單座、雙座、套筒
|
密封材料：
|
硬質合金
|
|
壓力范圍：
|
2.5～6.4MPa
|
公稱通徑：
|
DN50-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、T968Y電動調節閥概述
T968Y電動調節閥由電動執行機構和疏水調節閥兩部分組成。電動調節閥輸入是調節器送來的直流電信號，經伺服放大器放大后來驅動執行機構，產生軸向推力，帶動調節閥動作，從而引起介質流量的變化，來調節系統中各類參數。同時執行機構發出一個閥的位置信號供伺服放大器比較，鍋爐給水調節閥使調節閥始終保持在一個輸入信號相對應的位置上，完成伺服調節任務。
二、T968Y電動調節閥主要技術參數
|
公稱通徑ＤＮ(mm)
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
流量特性
|
近似線性、近似等百分比
|
|
公稱壓力PＮ(ＭPa)
|
2.5/6.4
|
|
連接型式
|
焊接
|
|
配用執行機構
|
ＺＫＤ型
|
|
行程L(mm)
|
57.6
|
88.2
|
|
大壓差△Ｐ(MPa)
|
0.5/3
|
|
額定流量系數Cv
|
44
|
99
|
175
|
395
|
640
|
1000
|
1440
|
|
工作溫度t (℃)
|
≤450
|
≤450
|
|
使用介質
|
水
|
注：1.該型號還有法蘭式、直角式、和法蘭直角式
2.也可配氣動執行機構或HQ智能型執行機構
三、T968Y電動調節閥主要技術性能指標
|
項目
|
技術性能指標
|
|
基本誤差(%)
|
不超過±2.5
|
|
回差(%)
|
≤1.5
|
|
死區(%)
|
≤3
|
|
泄漏量
|
0.01％×閥額定容量
|
四、T968Y電動調節閥閥門主要材料
|
名稱
|
材料
|
|
閥體
|
WCB、WC6、20CrMo
|
|
閥芯
|
316不銹鋼
|
|
籠罩
|
17-4PH
|
|
閥桿
|
17-4PH
|
|
閥座
|
316不銹鋼
|
五、T968Y電動調節閥外形尺寸
|
公稱通徑DN(mm)
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
|
H(mm)
|
860
|
918
|
918
|
918
|
1460
|
1690
|
1690
|
|
H1(mm)
|
120
|
248
|
248
|
248
|
360
|
470
|
470
|
|
L(mm)
|
300
|
372
|
372
|
372
|
490
|
610
|
610
|
|
D1(mm)
|
90
|
150
|
180
|
200
|
244
|
355
|
420
|
|
D2(mm)
|
76
|
104
|
127
|
168
|
210
|
270
|
320
|
|
D3(mm)
|
50
|
80
|
100
|
140
|
180
|
230
|
270
|
六、T968Y電動調節閥閥門結構圖
