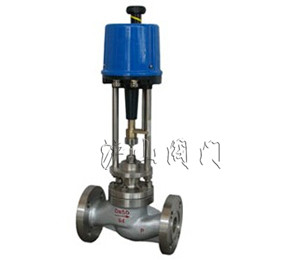

產品名稱：
|
電動單(雙)座調節閥
|
產品型號：
|
ZDSP(N)
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單(雙)座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZDSP（N）型電動單（雙）座調節閥介紹
ZDSP(N)電動單(雙)座調節閥配用德國進口PS系列等直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。直行程電動套筒調節閥能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。
二、ZDSP(N)電動單(雙)座調節閥詳細信息
形式：直通鑄造閥<br>
公稱通徑：20－300mm<br>
公稱壓力：PN1.6 4.0 6.4MPa<br>
連接形式：法蘭式按JB78－59 JB79－59<br>
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
三、ZDSP(N)電動單(雙)座調節閥上閥蓋
常 溫 型：-20℃－+200℃ <br>
散 熱 型：-40℃－+450℃<br>
壓蓋形式：螺栓壓緊式<br>
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
四、ZDSP(N)電動單(雙)座調節閥閥內組織
閥芯形式：雙導向單座柱塞式閥芯
流量特性：等百分比特性，直線特性和快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、ZDSP(N)電動單(雙)座調節閥執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、
DKZ型（DN100以上）系列電子式直行程執行機構。
防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
六、ZDSP(N)電動單(雙)座調節閥主要零件材料及推薦使用溫度范圍
|
閥體材料
|
公稱壓力MPa
|
介質工作溫度℃
|
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
475
|
500
|
525
|
550
|
575
|
600
|
|
大工作壓力MPa
|
|
鑄鐵HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.06.4
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
不銹鋼ZG1Cr18Ni9Ti
|
4.06.4
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
七、ZDSP(N)電動單(雙)座調節閥安裝尺寸和重量（ZDSP）
|
公稱通徑DN（mm）
|
L(mm)
|
H1mm
|
H(mm)
|
Rmm
|
重量(kg)
|
|
PN(PMa)
|
常溫
|
中溫
|
1.6MPa
|
4.0 6.4Mpa
|
|
1.6
|
4.0
|
6.4
|
常溫
|
中溫
|
|
G3/4
|
120
|
|
|
32
|
633
|
720
|
176
|
8
|
9
|
11
|
|
20
|
180
|
185
|
190
|
95
|
710
|
861
|
176
|
10
|
14
|
17
|
|
25
|
185
|
190
|
205
|
112
|
736
|
887
|
176
|
12
|
16
|
19
|
|
32
|
200
|
210
|
220
|
118
|
748
|
899
|
176
|
14
|
26
|
30
|
|
40
|
220
|
230
|
240
|
129
|
780
|
922
|
176
|
20
|
30
|
34
|
|
50
|
250
|
255
|
265
|
144
|
801
|
952
|
176
|
20
|
30
|
34
|
|
65
|
275
|
285
|
295
|
178
|
910
|
1061
|
176
|
49
|
54
|
64
|
|
80
|
305
|
310
|
325
|
191
|
926
|
1077
|
176
|
49
|
54
|
64
|
|
100
|
350
|
355
|
370
|
195
|
934
|
1085
|
176
|
62
|
72
|
83
|
|
125
|
410
|
425
|
440
|
245
|
1117
|
1332
|
176
|
83
|
96
|
110
|
|
150
|
450
|
460
|
475
|
255
|
1133
|
1348
|
225
|
116
|
134
|
154
|
|
200
|
550
|
560
|
570
|
290
|
1216
|
1431
|
225
|
171
|
204
|
234
|
|
250
|
670
|
740
|
750
|
|
|
|
|
|
|
|
|
300
|
770
|
805
|
820
|
|
|
|
|
|
|
|
八、ZDSP(N)電動單(雙)座調節閥安裝尺寸和重量（ZDSN）
|
公稱通徑DN（mm）
|
L(mm)
|
H1mm
|
H(mm)
|
Rmm
|
重量(kg)
|
|
PN(MPa)
|
常溫
|
常溫
|
1.6MPa
|
4.0 6.4Mpa
|
|
1.6
|
4.0
|
6.4
|
常溫
|
中溫
|
|
25
|
185
|
190
|
205
|
117
|
746
|
897
|
176
|
14
|
18
|
21
|
|
32
|
200
|
210
|
220
|
120
|
752
|
903
|
176
|
16
|
19
|
22
|
|
40
|
220
|
230
|
240
|
139
|
791
|
942
|
176
|
18
|
28
|
32
|
|
50
|
250
|
255
|
265
|
144
|
801
|
952
|
176
|
22
|
32
|
36
|
|
65
|
275
|
285
|
295
|
188
|
930
|
1081
|
176
|
53
|
57
|
65
|
|
80
|
305
|
310
|
325
|
208
|
960
|
1111
|
176
|
62
|
67
|
77
|
|
100
|
350
|
355
|
370
|
220
|
984
|
1135
|
176
|
86
|
97
|
108
|
|
125
|
410
|
425
|
440
|
270
|
1167
|
1382
|
225
|
98
|
118
|
135
|
|
150
|
450
|
460
|
475
|
280
|
1187
|
1402
|
225
|
160
|
178
|
198
|
|
200
|
550
|
560
|
570
|
320
|
1271
|
1486
|
225
|
294
|
328
|
358
|
|
250
|
670
|
740
|
750
|
440
|
1510
|
1725
|
225
|
|
|
|
|
300
|
770
|
805
|
820
|
502
|
1634
|
1849
|
225
|
|
|
|
九、ZDSP(N)電動單(雙)座調節閥型號編制說明
|
Z
|
D
|
S
|
P
|
40
|
P
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門結構：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
|
D：表示PS系列
|
S：表示直行程
|
P：表示單座
|
16：表示1.6MP
|
C：表示碳鋼
|
G：表示中溫型 常溫省略
|
|
|
R：表示3810系列
|
|
N：表示雙座
|
40：表示4.0MP
|
P：表示不銹鋼鑄鐵省略
|
|
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MP
|
|
|
|
|
C：表示ZAZ系列
|
