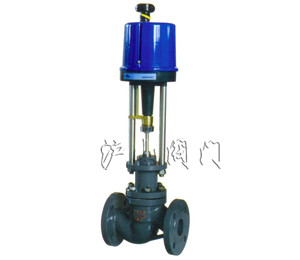

產品名稱：
|
直行程電動套筒調節閥
|
產品型號：
|
ZDSM系列
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
套筒
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZDSM系列直行程電動套筒調節閥概述
ZDSM系列直行程電動套筒調節閥由套筒閥配用德國進口PS系列電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）和單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，ZRSF(H)電子式電動三通調節閥具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
二、ZDSM系列直行程電動套筒調節閥閥體
形 式：直通套筒鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
三、ZDSM系列直行程電動套筒調節閥上閥蓋
常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
四、ZDSM系列直行程電動套筒調節閥閥內組織
閥芯形式：上導向單座套筒或雙座套筒柱塞型閥芯

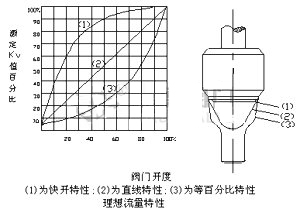

流量特性：等百分比特性，線性特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、ZDSM系列直行程電動套筒調節閥執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
六、ZDSM系列直行程電動套筒調節閥執行機構
|
閥體材料
|
公稱壓力MPa
|
介質工作溫度℃
|
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
475
|
500
|
525
|
550
|
575
|
600
|
|
大工作壓力MPa
|
|
鑄鐵HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.06.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
|
不銹鋼ZG1r18Ni9Ti
|
4.06.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
1.9
3.5
|
1.7
3.4
|
1.4
3.2
|
1.1
2.9
|
0.8
2.6
|
七、ZDSM型電動套筒調節閥規格參數表
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
10
|
20
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
允許壓差△MPa
|
≤公稱壓力`MPa
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.5
|
|
死區%
|
1.0
|
|
始終點偏差%
|
±2.5
|
|
額定行程偏差%
|
2.5
|
|
允許泄漏量Q
|
Kv值的0.05%
|
|
可調范圍
|
50:1
|
|
配電動執行器型號
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
3810L
|
SA－08
|
381LSA－20
|
381LSB－30
|
381LSB－50
|
381LSC－65
|
381LSC－160
|
|
公稱壓力介質溫度閥體材料
|
1.6MPa
|
常溫-20℃~＋200℃ 鑄鐵HT200
|
|
4.0MPa
|
常溫-40℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫- 40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
6.4MPa
|
常溫-40℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
八、ZDSM系列直行程電動套筒調節閥安裝尺寸
|
公稱通徑DN（mm）
|
L(mm)
|
H1(mm)
|
H(mm)
|
Rmm
|
|
PN(MPa)
|
常溫
|
中溫
|
|
1.6
|
6.4
|
|
25
|
185
|
200
|
110
|
704
|
855
|
176
|
|
40
|
220
|
235
|
125
|
747
|
898
|
176
|
|
50
|
250
|
265
|
131
|
755
|
906
|
176
|
|
65
|
275
|
295
|
171
|
835
|
986
|
176
|
|
80
|
300
|
320
|
189
|
882
|
1033
|
176
|
|
100
|
350
|
400
|
208
|
920
|
1071
|
176
|
|
150
|
450
|
550
|
275
|
1117
|
1332
|
225
|
|
200
|
550
|
670
|
320
|
1310
|
1516
|
225
|
|
250
|
640
|
810
|
390
|
1420
|
1626
|
225
|
|
300
|
880
|
950
|
450
|
1520
|
1726
|
225
|
九、ZDSM系列直行程電動套筒調節閥型號編制說明
|
Z
|
D
|
S
|
P
|
40
|
P
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門結構：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
