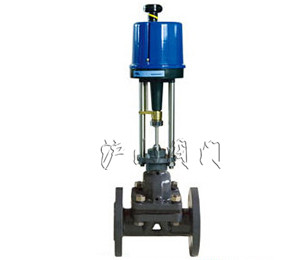

產品名稱：	直行程電動調節隔膜閥	產品型號：	ZDSG型
驅動方式：	電動	連接形式：	焊接、法蘭
作用形式：	直行程	密封材料：	橡膠
壓力范圍：	1.0MPa	公稱通徑：	DN25-DN100
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZDSG型直行程電動調節隔膜閥概述

ZDSG型直行程電動調節隔膜閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構組成。電動執行機構內有伺服系統，無需另配服放大器，有輸入控制信號（4-20MA或1-5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

二、ZDSG型直行程電動調節隔膜閥主要技術參數

執行機構：PSL智能型直行程執行機構、3810電動執行機構，詳細資料請參閱對應執行機構
電源：220V±10%50Hz

氣動薄膜直通單座調節閥防護等級：IP65基本誤差：±1.0%
死區：≤±1.0%回差：≤±1.0%
閥體公稱通徑：25~100mm公稱壓力：1.0MPa

三、ZDSG型直行程電動調節隔膜閥技術參數

公稱通徑（mm）	15	20	25	32	40	50	65	80	100
流量系數Kv	8	12	16	28	60	68	90	160	300
公稱壓力MPa	1.0
配用執行機構	PSL202			PSL 204		PSL 208		PSL 210
行程（mm）	10			16		25		40
允許壓差MPa	1.0

閥體襯里和隔膜材料的組合

閥體材料	襯里材料	隔膜材料	使用溫度	適用場合
鑄鐵	無	氯丁橡膠	0~+65℃	無腐蝕性介質，水及研磨劑；泥漿類介質
HT20-40	聚三氟氯乙烯	氟橡膠	-20~+150℃	強酸，強堿，強氧化劑和一般有機溶劑，不適用于泥漿介質
鑄不銹鋼 ZG1Cr18Ni9Ti	無	氟橡膠	-20~+200℃	一般酸、堿有機溶劑介質

四、ZDSG型直行程電動調節隔膜閥外形尺寸、重量

注：接管法蘭標準：JB/T79.1-94

公稱通徑（mm）	H1（mm）	L（mm）	H（mm）	重量（Kg）
15	47.5	140	578	15.5
20	52.5	145	578	16.5
25	57.5	155	578	17.5
32	67.5	165	587	22
40	72.5	190	602	24
50	80	210	642	31
65	90	240	650	54
80	97.5	270	655	59
100	107.5	335	737	73

五、ZDSG型直行程電動調節隔膜閥型號編制說明

Z	D	S	G	40	P	G
自控閥門	執行機構類型：	位移特征：	閥門結構：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	S：表示直行程	表示隔膜閥	6：表示0.6MP	C：表示碳鋼	G：表示中溫型常溫省略
	R：表示3810系列			10：表示1.0MP	P：表示不銹鋼鑄鐵省略
