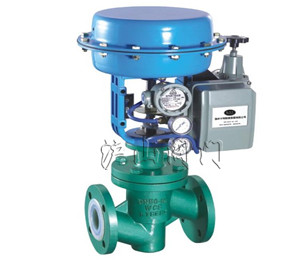

氣動襯氟調節閥


氣動襯氟調節閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 氣動襯氟調節閥   產品型號 ZJHPF46
  驅動方式 氣動   連接形式 焊接、法蘭
  結構形式 單座   密封材料 氟塑料
  壓力范圍 1.6MPa   公稱通徑 DN25-DN150
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323





一、氣動襯氟調節閥產品概述

      氣動襯氟調節閥是一種防腐蝕直通單座調節閥,與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波紋管密封。氣動薄膜調節閥廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。耐腐蝕氣動調節閥其主要特點如下:

1、耐腐蝕。幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2
、密封性能好。采用波紋管和填料雙重密封,確保無滲漏。
3
、泄漏量小。由于閥芯、閥座采用軟密封,確保無滲漏。
4
、配用HA執行機構,輸出力大、結構緊湊。 產品符合GB/T4213-92


二、氣動襯氟調節閥主要技術參數
1 閥體

閥體形式

直通單座鑄造球型閥

公稱通徑

DN20150mm

公稱壓力

PN1.6MPa

法蘭標準

GB/T9113 JB/T79

連接形式

法蘭(FF RF RTJ)

壓蓋型式

螺栓壓緊式

工作溫度

-40180

密封填料

V型聚四氟乙烯填料


2、閥內件

閥芯形式

單座柱塞型(襯四氟)

流量特性

近似等百分比


3 執行機構及附件、作用形式

執行器名稱

ZHA/B多彈簧簿膜執行機構

執行器型號

ZHA/B-22

ZHA/B-23

ZHAB-34

有效面積(cm2)

350

350

560

行程(mm)

1016

25

40

彈簧范圍

1.53kg/cm20.150.3MPa

膜片材料

乙丙橡膠夾尼龍布

氣源接口

RC1/4"

環境溫度

-30+70

可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)


三、氣動襯氟調節閥 主要零件材料

閥體、閥蓋

ZG230-450F46

閥座、閥芯

2Cr13F46304F46

閥蓋

丁腈橡膠夾增強滌綸織物

波紋管材料

聚四氟乙烯


四、氣動襯氟調節閥額定流量系數Kv、額定行程

公稱通徑

G3/4"

20

25

32

40

50

65

80

100

150

閥座直徑

3

4

5

6

7

8

10

12

15

20

26

32

40

50

65

80

100

150

Kv

0.08

0.12

0.20

0.32

0.50

0.80

1.2

2.0

3.2

5.0

8

12

20

32

50

70

100

240

額定行程

10

16

25

40

60


五、氣動襯氟調節閥主要外形及連接尺寸

公稱通徑

G3/4"

20

25

32

40

50

65

80

100

150

L

116

180

185

200

220

250

275

300

350

480

A

267

267

267

267

267

267

350

350

350

470

H

401

445

485

495

523

532

697

699

699

817

H1

50

65

70

80

71

88

102

140

170

190


注:表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取新數據。
