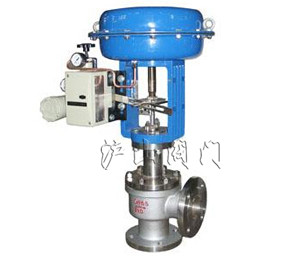

產品名稱：
|
精小型氣動薄膜調節角閥
|
產品型號：
|
ZJHJ
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
雙座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZJHJ精小型氣動薄膜調節角閥概述
ZJHJ精小型氣動薄膜調節角閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。氣動刀型閘閥特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。
二、ZJHJ精小型氣動薄膜調節角閥閥體
形 式：角形單座鑄造閥
公稱通徑：20-300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti
三、ZJHJ精小型氣動薄膜調節角閥上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，柔性石墨、不銹鋼波紋管。
四、ZJHJ精小型氣動薄膜調節角閥閥內組件
閥芯型式： 上導向單座柱塞型閥芯
流量特性： 等百分比特性、線性特性和快開特性
材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti
五、ZJHJ精小型氣動薄膜調節角閥執行機構
型 式 ：多彈簧式薄膜執行機構
膜片材料： 丁晴橡膠夾增強滌綸積物
彈簧范圍 ：0.02~0.10、0.08~0.24MPa
供氣壓力： 0.14、0.16、0.28、0.40MPa
氣源接頭： 內螺紋M10×1
環境溫度： -30~+70℃
閥作用型式 ： 氣—開式或氣—關式
附 件 ： 定位器、手輪機構
六、ZJHJ精小型氣動薄膜調節角閥性能
泄漏量 ： 金屬閥座符合標準ANSIB16.104IV級
小于額定Cv的0.01%
回 差 ： 3%(不帶定位器)
1%(帶定位器)
線 性 ： ±5%(不帶定位器)
±1%(帶定位器)
備注：使用V型聚四氟乙烯填料
可調范圍 ： 50:1
七、ZJHJ型氣動角型調節閥規格參數表
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
6.5
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
八、ZJHJ精小型氣動薄膜調節角閥主要零件材料及推薦使用溫度范圍
|
閥體材料
|
公稱壓力MPa
|
介質工作溫度℃
|
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
475
|
500
|
525
|
550
|
575
|
600
|
|
大工作壓力MPa
|
|
鑄鐵HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.0
6.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
|
鑄不銹鋼ZG1Cr18Ni9Ti
|
4.0
6.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
1.9
3.5
|
1.7
3.4
|
1.4
3.2
|
1.1
2.9
|
0.8
2.6
|
九、ZJHJ精小型氣動薄膜調節角閥外裝尺寸
|
公稱通徑DN（mm）
|
L（mm）
|
H1（ mm）
|
H（mm）
|
?A
|
|
1.6（MPa）
|
常溫
|
中溫
|
|
20
|
100
|
100
|
349
|
444
|
285
|
|
25
|
115
|
115
|
350
|
445
|
285
|
|
32
|
130
|
130
|
358
|
458
|
285
|
|
40
|
130
|
130
|
378
|
478
|
285
|
|
50
|
150
|
150
|
393
|
493
|
285
|
|
65
|
170
|
170
|
494
|
594
|
360
|
|
80
|
190
|
190
|
503
|
628
|
360
|
|
100
|
215
|
215
|
521
|
646
|
360
|
|
125
|
250
|
250
|
634
|
759
|
360
|
|
150
|
275
|
275
|
696
|
846
|
470
|
|
200
|
325
|
325
|
715
|
915
|
470
|
十、ZJHJ精小型氣動薄膜調節角閥型號編制說明
|
Z
|
J
|
H
|
J
|
16
|
C
|
G
|
K
|
|
自控閥門
|
執行機構：
|
多彈簧氣動薄膜執行機構
|
閥門結構類型:
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
作用型式：
|
|
|
J：表示精小型
|
|
F：表示分流閥
|
16：表示1.6MPa
|
C：表示碳鋼
|
G：中溫型常溫省略
|
K：表示氣開型
|
|
|
|
|
H：表示合流閥
|
25：表示2.5MPa
|
P：表示不銹鋼
|
|
B：表示氣關型
|
|
|
|
|
J： 表示角形閥
|
40：表示4.0MPa
|
F46：表示閥體襯氟
|
|
|
|
|
|
|
|
64：表示6.4MPa
|
|
|
|
