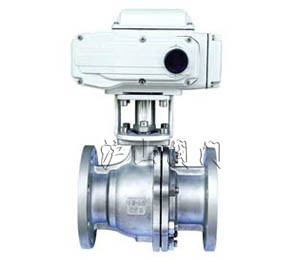

ZAJQ型智能電動球閥

ZAJQ型智能電動球閥
  質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
銷售：021-31007323
傳真：021-33321522
技術：021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱： ZAJQ型智能電動球閥   產品型號： ZAJQ型
  驅動方式： 電動   連接形式： 法蘭
  結構形式： 角型單座   密封材料： 橡膠
  壓力范圍： 1.6～6.4MPa   公稱通徑： DN20-DN300
  常用材質： 碳鋼、不銹鋼   技術咨詢： 021-31007323





一、ZAJQ型智能電動球閥閥體

　　ZAJQ型智能電動球閥采用一體化結構，與HTR電動執行機構相配，有輸入控制信號(4~20mADC或1-5VDC)及單相電源即可控制運轉，氣動多功能偏心旋轉閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。


形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、ZAJQ型智能電動球閥閥內組件

閥芯形式： O型閥芯
流量特性： 快開型
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封



三、ZAJQ型智能電動球閥具有理想流量特性表

公稱通徑（DN）

不同開度角下的Kv值

溫度

10o

20o

30o

40o

50o

60o

70o

80o

90o

50

2

4

9

17

32

60

97

151

215

80

6

11

22

44

83

155

250

389

550

100

9

18

35

71

133

248

398

620

890

150

20

40

8/0

160

300

560

900

1400

2000

200

36

72

143

286

737

1002

1611

2506

3580

250

57

113

226

453

848

1582

2543

3955

5650

300

81

163

325

651

1220

2278

3661

5695

8100



四、ZAJQ型智能電動球閥執行機構

類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。



五、ZAJQ型智能電動球閥規格參數

公稱通徑DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系數（Kv）

20

38

72

110

170

215

380

550

890

1400

2000

3580

5650

8100

可調動作范圍

0-90o

允許壓差△P

小于公稱壓力(1.6MPa)

泄漏量Q

按AP1598標準測試 無泄漏

環境溫度℃

-20~60℃

基本誤差

±2.5%

回差

±2.5%

死區

1%

可調范圍

250：1

350：1

配用執行機構

PSQ101, 381RSA-05DTR-05

DTR-10 PSQ201, DTR-20381RSC-30

DTR-40381RSC-50

PSQ701DTR-60

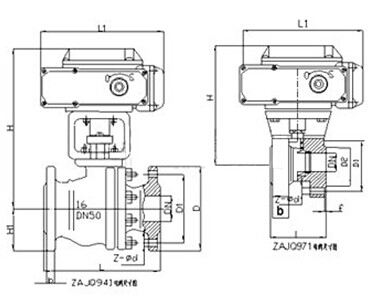

六、ZAJQ941型電動球閥外形尺寸

公稱通徑DN

L

D

H

L1

D1

b

Z-?d

H1

L2

壓力

1.6/2.5/4.0

1.6/2.5/4.0





1.6/2.5/4.0

1.6/2.5/4.0

1.6/2.5/4.0





15

130/130/130

95

275

157

65

14/16/16

4-14

48

208

20

140/140/140

105

280

157

75

14/16/16

4-14

53

208

25

150/150/150

115

287

157

85

14/16/16

4-14

58

208

32

165/165/180

135

384

208

100

16/18/18

4-18

68

208

40

180/180/200

145

312

208

110

16/18/18

4-18

73

208

50

200/200/220

160

325

208

125

16/20/20

4-18

80

208

65

220/220/250

180

335

256

145

18/22/22

4-18/8-18/8-18

90

256

80

250/250/280

195

365

256

160

20/22/22

8-18

98

256

100

280/280/320

215/230/230

400

256

180/190/190

20/24/24

8-18/8-23/8-23

120

256

125

320/320/400

245/270/270

420

256

210/220/220

24/28/30

8-23/8-25/8-25

140

256

150

360/360/400

280/300/300

440

256

240/250/250

24/28/30

8-23/8-25/8-25

167

256

200

400/400/550

335/360/375

470

256

295/310/320

26/34/38

12-23/12-25/12-30

210

256

250

630 750

405 470

545

380











300

750 870

460 530

580

380













七、ZAJQ971超短型電動對夾式球閥外形尺寸

公稱通徑DN

L

H

D

D1

D2

b

f

L1

Z-?d

15

35

275

90

65

45

14/16

2

157

4-12

20

38

280

100

75

55

14/16

2

157

4-12

25

42

287

110

85

65

14/16

2

157

4-12

32

50

297

130

100

78

16/18

2

208

4-16

40

60

312

145

110

85

16/18

3

208

4-16

50

70

325

160

125

100

16/20

3

256

4/8-16

65

95

335

180

145

120

18/22

3

256

4/8-16

80

118

365

190

160

135

20/22

6

256

8-16

100

140

400

215/230

210/220

155/160

20/28

3

256

8-16/20

125

175/195

420

245/270

210/220

185/188

24/28

3

256

8-16/24

150

210/260

440

280/300

240/218

210/218

24/28

3

256

8-20/24

注：表中數據XX/XX表示壓力：1.6MPa/2.5MPa



八、ZAJQ911型三片式電動絲扣式球閥外形尺寸

公稱通徑DN

G

L

H

L1

15

1/2”

75

275

157

20

3/4”

80

280

157

25

1”

90

287

157

32

1 1/4”

40

297

208

40

1 1/2”

120

312

208

50

2”

140

325

208



九、ZAJQ型智能電動球閥型號編制說明

Z

A

J

Q

9

41

F

25

C

G

自控閥門

執行機構類型：

位移特征：

閥門代號：

傳動方式：

連接形式：

密封面材料：

公稱壓力：

閥體材質：

溫度類型：



D：表示PS系列

J：角行程

Q：表示球閥

9表示電動

41：表示法蘭

F：表示四氟乙稀

16：表示1.6MPa

C：表示碳鋼

G：表示中溫型



R：表示3810系列

S：直行程

D：表示碟閥

6：表示氣動

11：表示絲扣

H：表示金屬硬密封

25：表示2.5MPa

P：表示不銹鋼

常溫省略



A：DTR系列



V：表示V形球閥



71：表示對夾式



40：表示4.0MPa

S：表示塑料

















64：表示6.4MPa

F46：表示閥體襯四氟





上一個產品：D643H(F)氣動三偏心蝶閥
下一個產品：ZAJD型電動蝶閥
