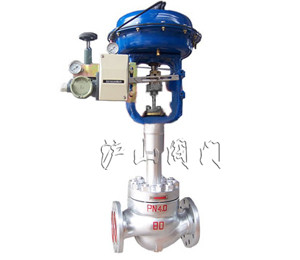

一、電動波紋管密封單座調節閥概述

HTSW電動波紋管密封單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥的泄漏量符合ANSI B16.104標準。上閥蓋采用波紋管密封結構，適用于極毒、易燃、易爆、易揮發和稀有貴重金屬介質的調節，也可用在真空的場合。標準規范

公稱通徑：DN40～500

公稱壓力：ANSI 125LB～1500LB

連接形式：法蘭、焊接

適用溫度：-101～649℃

二、電動波紋管密封單座調節閥主要性能

泄漏量∶金屬閥座∶小于閥額定容量的0.01℅，符合ANSI B16.104-1976IV級

軟閥座∶小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級

回差∶配DKZ執行機構為1.5℅;配361L執行機構為2℅;配RS執行機構為1℅;配PSL執行機構為1℅

基本誤差∶配DKZ執行機構為±2.5℅;配361L執行機構為±2℅;配RS執行機構為±1℅;配PSL執行機構為±1℅

注：采用標準的V型聚四氟乙烯填料

可調范圍∶50∶1(0.25≤Cv≤14)或30∶1(CV≤0.16)

三、電動波紋管密封單座調節閥閥體

公稱通徑∶40、50、65、80、100、150、200㎜

公稱壓力∶ANSI 125、150、300、600

JIS 10、20、30、40K

PN1.6、4.0、6.4MPa

使用壓力∶1.6MPa，2MPa，3.5MPa

連接型式∶法蘭連接∶FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準∶JIS B2201、ANSI B16.5、GB/T9112～9124-2000等

焊接連接∶嵌接焊SW(40～50㎜)

對接焊BW(65～200㎜)

材 料∶鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等

上閥蓋∶-45～-17℃、-17～+230℃、+230℃～+350℃

注∶工作溫度不準超過各種材料的允許范圍

壓蓋型式∶螺栓壓緊式

填 料∶V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
