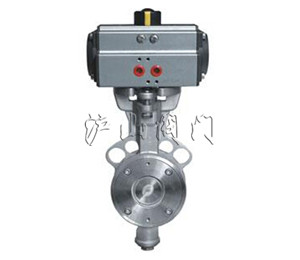

產品名稱：
|
氣動蝶閥
|
產品型號：
|
DGT型
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
流量特性：
|
直線性或等百分比持性
|
密封材料：
|
聚四氟乙烯
|
|
壓力范圍：
|
1.6MPa
|
公稱通徑：
|
DN50-D1000
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、DGT型氣動蝶閥概述
DGT型氣動蝶閥是 在引進國外先進技術的基礎上進行特殊設計，精心制造的產品。蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無 源觸點信號指示閥門的開關。采用智能控制與定位時，與國產電氣閥門定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實 現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該產品按其密封性能分為 金屬密封與軟密封。具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。氣動超薄型球閥可廣泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。
二、DGT型氣動蝶閥閥體
公稱通徑：15~1000mm 公稱壓力：PN1.6MPa
連接形式：法蘭式按JB78-59 JB79-59
材 料：WCB，HT200 ZG25I ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯四氟乙烯，
溫度范圍：常溫-20℃~+200℃
中溫+200℃～＋450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉編織填料，柔性石墨。
三、DGT型氣動蝶閥閥內組件
閥芯型式：閥板
流量特性：直線性或等百分比持性
材 料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
閥座材料：聚四氟乙烯（PTFE），橡膠，金屬閥座
閥桿材料：不銹鋼，襯四氟乙烯， 可調比：100：1
四、DGT型氣動蝶閥執行機構
氣缸形式：?jiǎn)胃资交螂p缸式 氣缸工作壓力：0.4~0.7MPa 氣缸開關時 間：雙作用式1~5秒
氣缸空氣耗量：1~131L 電磁閥電源：220VAC，24VDC
五、DGT型氣動蝶閥規格性能表
|
公稱通徑DN
|
50
|
65
|
80
|
100
|
15
|
10
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
流量系數（Kv）
|
110
|
180
|
232
|
368
|
55
|
75
|
1240
|
2025
|
2712
|
3875
|
5038
|
6330
|
7755
|
11886
|
15375
|
19380
|
25695
|
31365
|
|
動作范圍
|
0－90°
|
|
允許壓差ΔP
|
小于公稱壓力（1.6MPa）
|
|
泄漏量
|
按GB/T4213-92，kV值的10-4
|
|
基本誤差
|
±2.5% 帶定位器
|
|
回差
|
2.5% 帶定位器
|
|
死區
|
1% 帶定位器
|
|
環境溫度
|
-20℃~+90℃
|

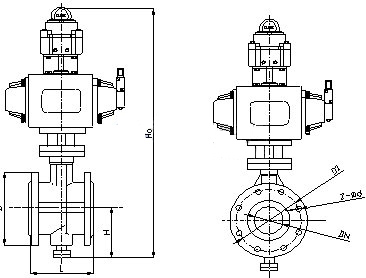

六、DGT型氣動蝶閥外形圖及安裝尺寸
6.DGT型氣動蝶閥尺寸：
|
公稱通徑DN
|
外形尺寸
|
|
|
L
|
H2
|
H1
|
1.0MPa
|
1.6MPa
|
|
D
|
D1
|
Z-Φd
|
D
|
D1
|
Z-Φd
|
|
50
|
43
|
430
|
112
|
165
|
125
|
4－18
|
165
|
125
|
4－18
|
|
65
|
46
|
450
|
115
|
185
|
145
|
4－18
|
185
|
145
|
4－18
|
|
80
|
49
|
468
|
120
|
200
|
160
|
8－18
|
200
|
160
|
8－18
|
|
100
|
56
|
554
|
138
|
220
|
180
|
8－18
|
220
|
180
|
8－18
|
|
125
|
64
|
600
|
164
|
250
|
210
|
8－18
|
250
|
210
|
8－18
|
|
150
|
70
|
675
|
175
|
285
|
240
|
8－22
|
285
|
240
|
8－22
|
|
200
|
71
|
720
|
205
|
340
|
295
|
8－22
|
340
|
295
|
12－22
|
|
250
|
76
|
797
|
240
|
395
|
350
|
12－22
|
405
|
355
|
12－26
|
|
300
|
83
|
920
|
290
|
445
|
400
|
12－22
|
460
|
410
|
12－26
|
|
350
|
92
|
982
|
320
|
505
|
460
|
16－22
|
520
|
470
|
16－26
|
|
400
|
102
|
1100
|
350
|
565
|
515
|
16－26
|
580
|
525
|
16－30
|
|
450
|
114
|
1170
|
380
|
615
|
565
|
20－26
|
715
|
650
|
20－33
|
|
500
|
127
|
1230
|
410
|
670
|
620
|
20－26
|
715
|
650
|
20－33
|
|
600
|
154
|
1410
|
470
|
780
|
725
|
20－30
|
840
|
770
|
20－36
|
|
700
|
165
|
1610
|
550
|
895
|
840
|
24－30
|
910
|
840
|
24－36
|
|
800
|
190
|
1790
|
640
|
1015
|
950
|
24－33
|
1025
|
950
|
24－39
|
|
900
|
203
|
1944
|
710
|
1115
|
1050
|
28－33
|
1125
|
1050
|
28－39
|
|
1000
|
216
|
2070
|
770
|
1230
|
1160
|
28－36
|
1255
|
1170
|
28－42
|
6.2DDT671－2540系列尺寸
|
公稱通徑DN
|
外形尺寸
|
|
|
L
|
H2
|
H1
|
2.5MPa
|
4.0MPa
|
|
D
|
D1
|
Z-Φd
|
D
|
D1
|
Z-Φd
|
|
50
|
43
|
430
|
112
|
165
|
125
|
4－18
|
165
|
125
|
4－18
|
|
65
|
46
|
450
|
115
|
185
|
145
|
8－18
|
185
|
145
|
8－18
|
|
80
|
49
|
468
|
120
|
200
|
160
|
8－18
|
200
|
160
|
8－18
|
|
100
|
56
|
554
|
138
|
235
|
190
|
8－22
|
235
|
190
|
8－22
|
|
125
|
64
|
600
|
164
|
270
|
220
|
8－26
|
270
|
220
|
8－26
|
|
150
|
70
|
665
|
175
|
300
|
250
|
8－26
|
300
|
250
|
8－26
|
|
200
|
71
|
720
|
205
|
360
|
310
|
12－26
|
375
|
320
|
12－30
|
|
250
|
76
|
797
|
240
|
425
|
370
|
12－30
|
450
|
385
|
12－33
|
|
300
|
83
|
920
|
290
|
485
|
430
|
12－30
|
515
|
450
|
16－33
|
|
350
|
92
|
982
|
320
|
555
|
490
|
16－33
|
580
|
510
|
16－36
|
|
400
|
102
|
1100
|
350
|
620
|
550
|
16－36
|
660
|
585
|
16－39
|
|
450
|
114
|
1170
|
380
|
670
|
600
|
20－36
|
685
|
610
|
20－39
|
|
500
|
127
|
1230
|
410
|
730
|
660
|
20－36
|
755
|
670
|
20－42
|
|
600
|
154
|
1410
|
470
|
845
|
770
|
20－39
|
|
|
|
|
700
|
165
|
1610
|
550
|
960
|
875
|
24－42
|
|
|
|
|
800
|
190
|
1790
|
640
|
1085
|
990
|
24－48
|
|
|
|
|
900
|
203
|
1944
|
710
|
1185
|
1090
|
28－48
|
|
|
|
|
1000
|
216
|
2070
|
770
|
1320
|
1210
|
28－56
|
|
|
|
6.3DDT641H－10/F－16系列尺寸
|
公稱通徑DN
|
外形尺寸
|
|
|
L
|
Ha
|
H
|
1.0MPa
|
41.6MPa
|
|
D
|
D1
|
Z-Φd
|
D
|
D1
|
Z-Φd
|
|
50
|
108
|
430
|
112
|
165
|
125
|
4－18
|
165
|
125
|
4－18
|
|
65
|
112
|
450
|
115
|
185
|
145
|
4－18
|
185
|
145
|
4－18
|
|
80
|
114
|
468
|
120
|
200
|
160
|
8－18
|
200
|
160
|
8－18
|
|
100
|
127
|
554
|
138
|
220
|
180
|
8－18
|
220
|
180
|
8－18
|
|
125
|
140
|
600
|
164
|
250
|
210
|
8－18
|
250
|
210
|
8－18
|
|
150
|
140
|
665
|
175
|
285
|
240
|
8－22
|
285
|
240
|
8－22
|
|
200
|
152
|
720
|
205
|
340
|
295
|
8－22
|
340
|
295
|
12－26
|
|
250
|
165
|
797
|
240
|
395
|
350
|
12－22
|
405
|
355
|
12－26
|
|
300
|
178
|
920
|
290
|
445
|
400
|
12－22
|
460
|
410
|
12－26
|
|
350
|
190
|
982
|
320
|
505
|
460
|
16－22
|
520
|
470
|
16－26
|
|
400
|
216
|
1100
|
350
|
565
|
515
|
16－26
|
580
|
525
|
16－30
|
|
450
|
222
|
1170
|
380
|
615
|
565
|
20－26
|
715
|
650
|
20－33
|
|
500
|
229
|
1230
|
410
|
670
|
620
|
20－26
|
715
|
650
|
20－33
|
|
600
|
267
|
1410
|
470
|
780
|
725
|
20－30
|
840
|
770
|
20－36
|
|
700
|
292
|
11610
|
550
|
895
|
840
|
24－30
|
910
|
840
|
24－36
|
|
800
|
318
|
1790
|
640
|
1015
|
950
|
24－33
|
1025
|
950
|
24－39
|
|
900
|
330
|
1944
|
710
|
1115
|
1050
|
28－33
|
1125
|
1050
|
28－39
|
|
1000
|
410
|
2074
|
770
|
1230
|
1160
|
28－36
|
1255
|
1170
|
28－42
|
6.4DDT641H－25/H－40系列尺寸
|
公稱通徑DN
|
外形尺寸
|
|
|
L
|
Ha
|
H1
|
2.5MPa
|
4.0MPa
|
|
D
|
D1
|
Z-Φd
|
D
|
D1
|
Z-Φd
|
|
50
|
108
|
430
|
112
|
165
|
125
|
4－18
|
165
|
125
|
4－18
|
|
65
|
112
|
450
|
115
|
185
|
145
|
8－18
|
185
|
145
|
8－18
|
|
80
|
114
|
468
|
120
|
200
|
160
|
8－18
|
200
|
160
|
8－18
|
|
100
|
127
|
554
|
138
|
235
|
190
|
8－22
|
235
|
190
|
8－22
|
|
125
|
140
|
600
|
164
|
270
|
220
|
8－26
|
270
|
220
|
8－26
|
|
150
|
140
|
665
|
175
|
300
|
250
|
8－26
|
300
|
250
|
8－26
|
|
200
|
152
|
720
|
205
|
360
|
310
|
12－26
|
375
|
320
|
12－30
|
|
250
|
165
|
797
|
240
|
425
|
370
|
12－30
|
450
|
385
|
12－33
|
|
300
|
178
|
920
|
290
|
485
|
430
|
12－30
|
515
|
450
|
16－33
|
|
350
|
190
|
982
|
320
|
555
|
490
|
16－33
|
580
|
510
|
16－36
|
|
400
|
216
|
1100
|
350
|
620
|
550
|
16－36
|
660
|
585
|
16－39
|
|
450
|
222
|
1170
|
380
|
670
|
600
|
20－36
|
685
|
610
|
20－39
|
|
500
|
229
|
1230
|
410
|
730
|
660
|
20－36
|
755
|
670
|
20－42
|
|
600
|
267
|
1410
|
470
|
845
|
770
|
20－39
|
|
|
|
|
700
|
292
|
1610
|
550
|
960
|
875
|
24－42
|
|
|
|
|
800
|
318
|
1790
|
640
|
1085
|
990
|
24－48
|
|
|
|
|
900
|
330
|
1944
|
710
|
1185
|
1090
|
28－48
|
|
|
|
|
1000
|
410
|
2070
|
770
|
1320
|
1210
|
28－56
|
|
|
|
七、DGT型氣動蝶閥型號編制說明
|
D
|
DT
|
6
|
71
|
X
|
10
|
C
|
G
|
|
閥門代號
|
公司標志
|
執行機構：
|
連接形式：
|
密封面材質：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
Q：表示球閥
|
|
6：表示氣動
|
41：表示法蘭
|
F：表示聚四氟乙烯
|
10：表示1.0MPa
|
C：表示碳鋼
|
G：表示中溫型
|
|
D：表示蝶閥
|
|
9：表示電動
|
11：表示絲扣
|
H；表示金屬密封
|
16：表示1.6MPa
|
P：表示不銹鋼鑄鐵省略
|
常溫省略
|
|
|
|
|
71：表示對夾式
|
X：表示橡膠密封
|
|
F46：表示閥體襯四氟
|
|
