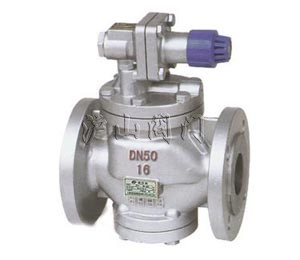

一、YG43Y型高靈敏度蒸汽減壓閥結構特點和用處：
本系列固定比例式減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
二、YG43Y型高靈敏度蒸汽減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa)
|
1.0
|
1.6
|
|
殼體試驗壓力(Mpa)*
|
1.5
|
2.4
|
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
|
高進口壓力(Mpa)
|
1.0
|
1.6
|
|
出口壓力范圍(Mpa)
|
0.04-0.6
|
0.04-1.0
|
|
壓力特性偏差(Mpa)△Pp2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
|
小壓差(Mpa)
|
0.05
|
0.07
|
|
滲漏量
|
GB12245-1989
|
*：殼體試驗不包括膜片、頂蓋
三、YG43Y型高靈敏度蒸汽減壓閥主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座 閥瓣
|
2Cr13
|
|
缸套 活塞
|
鋁鐵青銅
|
|
膜片
|
PH15-7Mo
|
|
活塞環
|
對位聚苯
|
|
導閥座 導閥瓣
|
2Cr13
|
|
主閥彈簧
|
50CrVA
|
|
導調主彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
四、YG43Y型高靈敏度蒸汽減壓閥流量系數(Cv)
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
五、YG43Y型高靈敏度蒸汽減壓閥YG43Y系列連接尺寸
|
公稱通徑
DN
|
外 形 尺 寸
|
連 接 尺 寸
|
|
L
|
H
|
H1
|
PN 1.0MPa
|
PN 1.6MPa
|
|
D
|
K
|
n-ф
|
d
|
C
|
D
|
K
|
n-ф
|
d
|
C
|
|
15
|
140
|
160
|
65
|
95
|
65
|
414
|
45
|
12
|
95
|
65
|
414
|
45
|
14
|
|
20
|
140
|
160
|
65
|
105
|
75
|
414
|
55
|
14
|
105
|
75
|
414
|
55
|
14
|
|
25
|
150
|
168
|
68
|
115
|
85
|
414
|
65
|
14
|
115
|
85
|
414
|
65
|
14
|
|
32
|
180
|
185
|
75
|
135
|
100
|
418
|
78
|
16
|
135
|
100
|
418
|
78
|
16
|
|
40
|
180
|
185
|
78
|
145
|
110
|
418
|
85
|
16
|
145
|
110
|
418
|
85
|
16
|
|
50
|
200
|
193
|
88
|
160
|
125
|
418
|
100
|
16
|
160
|
125
|
418
|
100
|
16
|
|
65
|
230
|
208
|
98
|
180
|
145
|
418
|
120
|
18
|
180
|
145
|
418
|
120
|
18
|
|
80
|
260
|
228
|
117
|
195
|
160
|
418
|
135
|
18
|
195
|
160
|
818
|
135
|
20
|
