產品名稱：
|

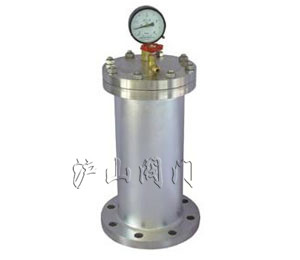

氣囊活塞式水錘吸納器
|
產品型號：
|
ZXYA9000型
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
活塞式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～2.5MPa
|
公稱通徑：
|
DN15-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣囊活塞式水錘吸納器介紹
氣囊活塞式水錘吸納器在供水系統中，當水泵發生故障或突然停電等原因．使水流突然停止，并開始倒流時都會產生水錘。大家知道，液體在管內流動時，它具有動能，當液體突然停止，它的運動能量必須被消除。這時能量變成自停止點開始的高壓波．以近聲音的傳播速度沿管路系統來回傳遞，使管內液體膨脹并撞擊管路，從而破壞管路并發出刺耳的噪聲。 zYA9000型活塞氣囊式水錘吸納器和消聲止回閥組合能有效的防止水錘和緩沖水擊波的瞬間壓力，使管內壓力得到調節。從而保護管路不受破壞
二、氣囊活塞式水錘吸納器主要零部件材料
|
零件名稱
|
閥體、閥蓋
|
活塞
|
密封圈
|
|
主要材料
|
不銹鋼
|
鑄銅、不銹鋼
|
丁腈橡膠
|
三、氣囊活塞式水錘吸納器結構特點
不銹鋼園柱體氣缸+一個GST型導向環，不銹鋼活塞+兩個密封圉+硅潤滑油，免維修。活塞活動，氣囊脹縮、氣墊消能，吸納水錘。
四、氣囊活塞式水錘吸納器工作原理
在200X減壓穩壓閥|減壓閥工作時．氣缸內充滿一定壓力的氣體．月標準三通垂直裝于管路中。在正常情況下．當水流壓力低于氣缸內壓力時，活塞不會產生運動，吸納器對管路不產生影響，管路液體正常流動。當管路水流壓力高于氣缸內壓力時，能對水擊波的瞬產壓力提供有效的緩沖，從而使管內壓力得到調節。
五、氣囊活塞式水錘吸納器技術參數
公稱壓力：PNl 6—2 5M Pa
公稱通徑：1 5～300
容氣腔壓力(占管道壓力百分?jǐn)?shù))50～70％
適用介質無雜物的清水、污水
適用介質溫度0～80℃
法蘭標準：68／T l 7241 6 68／T 91 1 3
試驗標準：GB／T l 3927 APl 598
六、氣囊活塞式水錘吸納器主要外形連接尺寸
|
DN
|
管徑
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
21/2”
|
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
L
|
1.6MPa
|
200
|
300
|
320
|
340
|
.350
|
365
|
465
|
|
2.5MPa
|
220
|
320
|
340
|
355
|
380
|
385
|
485
|
|
DN
|
管徑
|
3”
|
4”
|
5”
|
6”
|
8”
|
10”
|
12”
|
|
mm
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
1.6MPa
|
510
|
575
|
600
|
645
|
755
|
855
|
955
|
|
2.5MPa
|
520
|
585
|
600
|
645
|
755
|
855
|
955
|
