產品名稱：
|

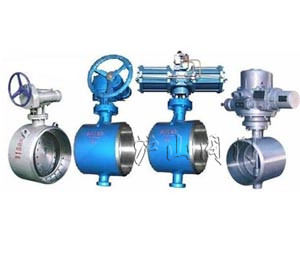

電動對焊式蝶閥
|
產品型號：
|
D963
|
|
驅動方式：
|
電動
|
連接形式：
|
對焊式
|
|
結構形式：
|
三偏心
|
密封材料：
|
不銹鋼、抗磨材料
|
|
壓力范圍：
|
0.6-4.0MPa
|
公稱通徑：
|
DN80-DN2000
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電動對焊式蝶閥概述
D963電動對焊式蝶閥適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便;
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏;
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀;
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
二、電動對焊式蝶閥采用標準
焊接尺寸：:GB1224;ANSI B16.25; DIN2559
結構長度：:GB/T12221-1989;API609
壓力試驗：:GB/T13927-1992;API598
三、電動對焊式蝶閥執行機構
1.電源：電機為三相交流，380V(特殊訂貨660V、440V或220V)，50Hz(特殊訂貨60Hz);控制線電壓220V/50Hz(特殊訂貨60Hz);遠程控制電壓24VDC。
2.環境溫度：-20—+60℃(特殊訂貨-60—+80℃)
3.相對溫度：≤90%(25℃時)
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所;防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性 氣體混合物。(詳見GB3836.1)
5.防護等級：戶外型和防爆型為IP55(可訂制IP67)。
6.工作制：為短時10分鐘(可訂制30分鐘)。
四、電動對焊式蝶閥主要技術參數
|
公稱通徑
|
DN（mm）
|
50～700
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力Ps(MPa)
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸氣、油品、酸類腐蝕性等。
|
|
適用溫度
|
碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃
|
五、電動對焊式蝶閥 主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鉬鋼及特殊材料
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料
|
|
密封圈
|
不銹鋼、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
六、電動對焊式蝶閥外形尺寸
|
|
電動對焊式蝶閥 外形尺寸
|
|
|
公稱壓力 PN0.6MPa
|
|
通徑
|
外形尺寸（參考值）
|
參考重量
（kg）
|
|
毫米
|
英寸
|
L
|
D
|
d
|
H
|
H1
|
L1
|
L2
|
|
600
|
24
|
390
|
636
|
602
|
499
|
1280
|
570
|
660
|
450
|
|
700
|
28
|
430
|
726
|
692
|
566
|
1480
|
750
|
550
|
660
|
|
800
|
32
|
470
|
826
|
792
|
632
|
1608
|
750
|
550
|
780
|
|
900
|
36
|
510
|
926
|
892
|
693
|
1857
|
750
|
550
|
820
|
|
1000
|
40
|
550
|
1028
|
992
|
757
|
2038
|
900
|
750
|
1460
|
|
1200
|
48
|
630
|
1228
|
1192
|
851
|
2237
|
1000
|
925
|
1590
|
|
1400
|
56
|
710
|
1428
|
1392
|
876
|
2411
|
1000
|
925
|
2185
|
|
1600
|
64
|
790
|
1628
|
1592
|
1095
|
2756
|
1000
|
925
|
3210
|
|
1800
|
72
|
870
|
1828
|
1792
|
1214
|
3093
|
1100
|
980
|
4090
|
|
2000
|
80
|
950
|
2028
|
1992
|
1332
|
3355
|
1100
|
980
|
5610
|
|
公稱壓力 PN1.0MPa
|
|
通徑
|
外形尺寸（參考值）
|
參考重量
（kg）
|
|
毫米
|
英寸
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
|
600
|
24
|
390
|
636
|
602
|
499
|
1280
|
570
|
660
|
465
|
|
700
|
28
|
430
|
726
|
692
|
566
|
1480
|
750
|
550
|
680
|
|
800
|
32
|
470
|
826
|
792
|
632
|
1608
|
750
|
550
|
810
|
|
900
|
36
|
510
|
926
|
892
|
693
|
1857
|
750
|
550
|
860
|
|
1000
|
40
|
550
|
1028
|
992
|
757
|
2038
|
900
|
750
|
1625
|
|
1200
|
48
|
630
|
1228
|
1192
|
851
|
2237
|
1000
|
925
|
1770
|
|
1400
|
56
|
710
|
1428
|
1392
|
876
|
2411
|
1000
|
925
|
2426
|
|
1600
|
64
|
790
|
1628
|
1592
|
1095
|
2756
|
1000
|
925
|
3560
|
|
1800
|
72
|
870
|
1828
|
1792
|
1214
|
3093
|
1100
|
980
|
4545
|
|
2000
|
80
|
950
|
2028
|
1992
|
1332
|
3355
|
1100
|
980
|
6230
|
|
公稱壓力 PN1.6MPa
|
|
通徑
|
外形尺寸（參考值）
|
參考重量
（kg）
|
|
毫米
|
英寸
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
|
80
|
3
|
180
|
90
|
78
|
90
|
356
|
180
|
200
|
27
|
|
100
|
4
|
190
|
110
|
96
|
100
|
375
|
180
|
200
|
34
|
|
125
|
5
|
200
|
135
|
121
|
113
|
401
|
180
|
200
|
41
|
|
150
|
6
|
210
|
161
|
146
|
130
|
450
|
270
|
280
|
43
|
|
200
|
8
|
230
|
222
|
202
|
205
|
545
|
400
|
425
|
81
|
|
250
|
10
|
250
|
278
|
254
|
235
|
630
|
400
|
425
|
102
|
|
300
|
12
|
270
|
330
|
303
|
275
|
715
|
450
|
560
|
132
|
|
350
|
14
|
290
|
382
|
351
|
309
|
817
|
450
|
560
|
164
|
|
400
|
16
|
310
|
432
|
398
|
346
|
923
|
535
|
580
|
193
|
|
450
|
18
|
330
|
484
|
450
|
932
|
1059
|
535
|
580
|
238
|
|
500
|
20
|
350
|
535
|
501
|
427
|
1126
|
535
|
580
|
302
|
|
600
|
24
|
390
|
636
|
602
|
509
|
1369
|
570
|
660
|
457
|
|
700
|
28
|
430
|
726
|
692
|
572
|
1492
|
750
|
550
|
810
|
|
800
|
32
|
470
|
826
|
792
|
638
|
1622
|
750
|
550
|
1093
|
|
900
|
36
|
510
|
926
|
892
|
700
|
1924
|
750
|
550
|
1410
|
|
1000
|
40
|
550
|
1028
|
992
|
765
|
2054
|
900
|
750
|
1870
|
|
1200
|
48
|
630
|
1228
|
1192
|
860
|
2259
|
1000
|
925
|
2082
|
|
1400
|
56
|
710
|
1428
|
1392
|
986
|
2610
|
1000
|
925
|
2850
|
|
1600
|
64
|
790
|
1628
|
1592
|
1106
|
2856
|
1000
|
925
|
4235
|
|
1800
|
72
|
870
|
1828
|
1792
|
1226
|
3121
|
1100
|
980
|
5346
|
|
2000
|
80
|
950
|
2028
|
1992
|
1345
|
3385
|
1100
|
980
|
7328
|
|
公稱壓力 PN2.5MPa
|
|
通徑
|
外形尺寸（參考值）
|
參考重量
（kg）
|
|
毫米
|
英寸
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
|
80
|
3
|
180
|
90
|
78
|
90
|
356
|
180
|
200
|
38
|
|
100
|
4
|
190
|
110
|
96
|
106
|
387
|
180
|
200
|
40
|
|
125
|
5
|
200
|
135
|
121
|
122
|
413
|
180
|
200
|
60
|
|
150
|
6
|
210
|
161
|
146
|
136
|
459
|
270
|
280
|
65
|
|
200
|
8
|
230
|
222
|
202
|
215
|
585
|
400
|
425
|
85
|
|
250
|
10
|
250
|
278
|
254
|
247
|
649
|
400
|
425
|
135
|
|
300
|
12
|
270
|
330
|
303
|
288
|
771
|
450
|
560
|
175
|
|
350
|
14
|
290
|
382
|
351
|
333
|
929
|
450
|
560
|
195
|
|
400
|
16
|
310
|
432
|
398
|
359
|
993
|
535
|
580
|
295
|
|
450
|
18
|
330
|
484
|
450
|
405
|
1053
|
535
|
580
|
350
|
|
500
|
20
|
350
|
535
|
501
|
444
|
1245
|
535
|
580
|
510
|
|
600
|
24
|
390
|
636
|
602
|
521
|
1750
|
570
|
660
|
625
|
|
700
|
28
|
430
|
726
|
692
|
586
|
1519
|
750
|
550
|
925
|
|
800
|
32
|
470
|
826
|
792
|
659
|
1659
|
750
|
550
|
1260
|
|
900
|
36
|
510
|
926
|
892
|
720
|
1829
|
750
|
550
|
1790
|
|
1000
|
40
|
550
|
1028
|
992
|
780
|
1949
|
900
|
750
|
1940
|
|
1200
|
48
|
630
|
1228
|
1192
|
889
|
2243
|
1000
|
925
|
2810
|
|
1400
|
56
|
710
|
1428
|
1392
|
1000
|
2462
|
1000
|
925
|
3500
|
|
公稱壓 PN4.0MPa
|
|
通徑
|
外形尺寸（參考值）
|
參考重量
（kg）
|
|
毫米
|
英寸
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
|
80
|
3
|
180
|
90
|
78
|
108
|
430
|
180
|
200
|
39
|
|
100
|
4
|
190
|
110
|
96
|
108
|
392
|
180
|
200
|
50
|
|
125
|
5
|
200
|
135
|
120
|
120
|
414
|
180
|
200
|
75
|
|
150
|
6
|
210
|
161
|
145
|
135
|
494
|
270
|
280
|
100
|
|
200
|
8
|
230
|
222
|
200
|
202
|
578
|
400
|
425
|
135
|
|
250
|
10
|
250
|
278
|
252
|
235
|
673
|
400
|
425
|
190
|
|
300
|
12
|
270
|
330
|
301
|
280
|
793
|
450
|
560
|
240
|
|
350
|
14
|
290
|
382
|
351
|
315
|
921
|
450
|
560
|
320
|
|
400
|
16
|
310
|
432
|
398
|
355
|
1021
|
535
|
580
|
450
|
|
450
|
18
|
330
|
484
|
448
|
370
|
1143
|
535
|
580
|
500
|
|
500
|
20
|
350
|
535
|
495
|
420
|
1192
|
535
|
580
|
560
|
|
600
|
24
|
390
|
636
|
595
|
490
|
1327
|
570
|
660
|
720
|
