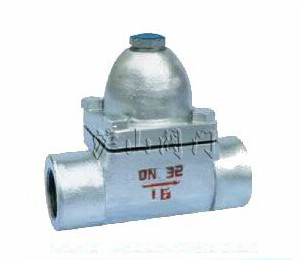

產品名稱：	可調雙金屬片式疏水閥	產品型號：	CS17H,CS67H
驅動方式：	手動	連接形式：	內螺紋
結構形式：	雙金屬片式	密封材料：	不銹鋼
壓力范圍：	1.6-4.0MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、CS17H,CS67H可調雙金屬片式疏水閥主要特點


CS17H,CS67H可調雙金屬片式疏水閥結構獨特、性能優良、排水量大、漏汽小、排水溫度可調節．CS47H可調雙金屬片式疏水閥過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。
可更換內件，易于維修和調整。

二、CS17H,CS67H可調雙金屬片式疏水閥主要零件材料


型號  項目	CS17/47/67H-16/25/40C
閥體	碳鋼
閥蓋	碳鋼
閥蕊	不銹鋼
閥座	不銹鋼
熱敏元件	熱雙金屬片
過濾器	不銹鋼

三、CS17H,CS67H可調雙金屬片式疏水閥主要性能規范


項 目	型號			單位
	CSl7H一16C  CS47H一16C  CS67H一16C	CSl7H一25 CS47H一25 CS67H一2S	CSl7H-40 CS47H-40 CS67H一40
公稱壓力	1.6	2,5	4．O	MPa
殼體試驗壓力	2.4	3.8	6.0
高工作壓力	1.6	2.5	4.0
高工作溫度	203	220	247	℃
高允許溫度	425	425	425
工作介質	蒸汽、凝結水

四、CS17H,CS67H可調雙金屬片式疏水閥主要外型及連接尺寸


型號	公稱通徑DN	螺紋通徑(mm)				承插連接(mm)					法蘭連接(mm)
		RC	L	H	W	L	H	W	d	T	L	H	D	K	d	C	F	N-Φ
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
