產品名稱：
|
杠桿浮球式蒸汽疏水閥
|
產品型號：
|
FT43
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
杠桿浮球式
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
0～6.3MPa
|
公稱通徑：
|
DN15-DN50
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
滬山閥門制造（上海）有限公司 是國內著名〖杠桿浮球式蒸汽疏水閥〗制造商，也是國內大型【疏水閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖杠桿浮球式蒸汽疏水閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供優質的服務。

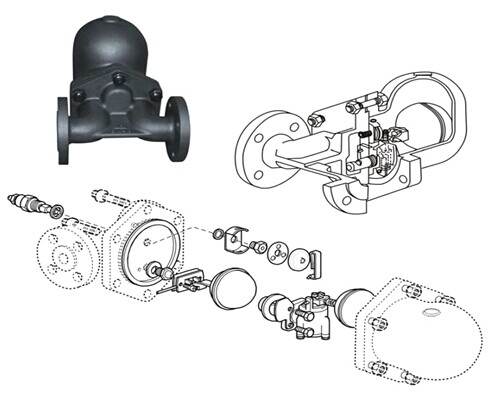

一、 杠桿浮球式蒸汽疏水閥工作原理
杠桿浮球式蒸汽疏水閥剛啟動時，自計排空氣裝量迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
二、 杠桿浮球式蒸汽疏水閥性能和優缺點
優點：
1.在高負荷和低負荷時都能工作自如。杠桿結構使運動部件磨損小化，自帶自動排空氣裝置具有良好的排空氣性能；
2.CS41H+3NL自由浮球式(立式)疏水閥能夠適應負荷及壓力的快速及大幅度波動，因此是帶自動溫度控制的設備或制程疏水的佳選擇；
3.帶破蒸汽汽鎖裝置的杠桿浮球浮球式疏水閥和自由浮球式疏水閥是可能存在蒸汽汽鎖的設備疏水的唯一選擇。
缺點：
暴露在低溫環境下可能會受冰凍影響。
三、 杠桿浮球式蒸汽疏水閥應用場合
高冷凝水負荷 各種連續大排量排水場合
大型鍋爐設備 吸熱系統 空氣處理盤管
換熱器 干燥工藝 熱水器設備 抹灰設備 蒸汽工藝設備

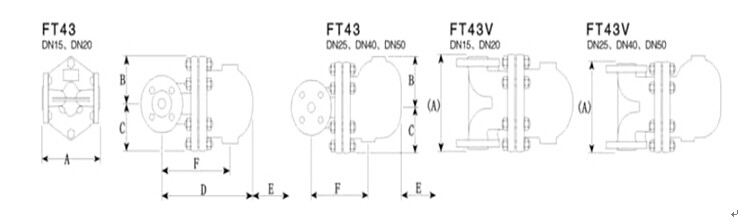

四、 杠桿浮球式蒸汽疏水閥外形連接尺寸
單位:mm
|
規格
|
PN40
A(A)
|
ANSI300
A(A)
|
ANSI150
A(A)
|
JIS/KS 20K
A(A)
|
B
|
C
|
D
|
E
|
F
|
|
DN15
|
150(150)
|
209(150)
|
203(150)
|
206(150)
|
80
|
80
|
215
|
120
|
155
|
|
DN20
|
150(150)
|
209(150)
|
205(150)
|
210(150)
|
80
|
80
|
225
|
120
|
165
|
|
DN25
|
160(160)
|
212(160)
|
208(160)
|
210(180)
|
115
|
85
|
282
|
170
|
215
|
|
DN40
|
230(230)
|
327(230)
|
321(230)
|
322(230)
|
130
|
115
|
337
|
200
|
200
|
|
DN50
|
230(230)
|
320(230)
|
313(230)
|
311(230)
|
141
|
123
|
347
|
200
|
225
|
五、 杠桿浮球式蒸汽疏水閥連續排水量表
公斤/小時(kg/h)
|
FT43 DN20-25
|
疏水閥的工作壓差(△P).kg/cm²
|
|
kg
|
bar
|
0.5
|
1
|
1.5
|
2
|
3
|
4.5
|
6
|
7
|
8
|
9
|
10
|
12
|
14
|
16
|
21
|
|
4.5K
|
900
|
1250
|
1450
|
1700
|
2010
|
2400
|
|
|
|
|
|
|
|
|
|
|
10K
|
450
|
620
|
790
|
880
|
1100
|
1250
|
1500
|
1600
|
1700
|
1750
|
1800
|
|
|
|
|
|
12K
|
340
|
435
|
530
|
600
|
310
|
850
|
990
|
1100
|
1190
|
1240
|
1300
|
1350
|
|
|
|
|
21K
|
230
|
330
|
400
|
440
|
535
|
630
|
720
|
800
|
840
|
900
|
920
|
1020
|
1120
|
1260
|
1270
|
公斤/小時(kg/h)
|
FT43 DN40
|
疏水閥的工作壓差(△P).kg/cm²
|
|
kg
|
bar
|
0.5
|
0.7
|
1
|
1.5
|
2
|
4.5
|
7
|
10
|
12
|
14
|
16
|
21
|
|
|
|
|
4.5K
|
2400
|
2800
|
3400
|
3900
|
4500
|
7300
|
|
|
|
|
|
|
|
|
|
|
10K
|
1500
|
1750
|
2000
|
2600
|
3000
|
4000
|
5400
|
6200
|
|
|
|
|
|
|
|
|
12K
|
950
|
1100
|
1300
|
1600
|
1600
|
2600
|
3250
|
3900
|
4210
|
4650
|
|
|
|
|
|
|
21K
|
950
|
1100
|
1300
|
1600
|
1600
|
2600
|
3250
|
3900
|
4210
|
4950
|
5000
|
5600
|
|
|
|
公斤/小時(kg/h)
|
FT43 DN50
|
疏水閥的工作壓差(△P).kg/cm²
|
|
kg
|
bar
|
0.5
|
0.7
|
1
|
1.5
|
2
|
4.5
|
7
|
10
|
12
|
14
|
16
|
21
|
|
|
|
|
4.5K
|
7550
|
9000
|
11000
|
14000
|
15500
|
22500
|
|
|
|
|
|
|
|
|
|
|
10K
|
3900
|
4450
|
5000
|
6100
|
7100
|
10000
|
13750
|
16000
|
|
|
|
|
|
|
|
|
12K
|
1900
|
2300
|
2700
|
3100
|
3600
|
5000
|
6900
|
8100
|
9000
|
9800
|
|
|
|
|
|
|
21K
|
1900
|
2300
|
2700
|
3100
|
3600
|
5000
|
6900
|
8100
|
9000
|
9800
|
10000
|
12000
|
|
|
|
注：①表中的K值代表了相應壓力下的閥座編號；②壓差是指疏水閥入口端與出口端的壓力差；
③排量是指蒸汽凝結水在單位小時內連續排放的量。
