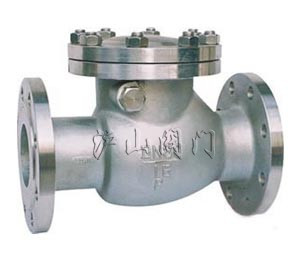

H44旋啟式止回閥

H44旋啟式止回閥
  質量穩定：實行全過程質量監控，細致入微，全方位檢測！

價格合理：高效內部成本控制，減少了開支，讓利于客戶！

交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
銷售：021-31007323
傳真：021-33321522
技術：021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱： 旋啟式止回閥   產品型號： H44
  驅動方式： 手動   連接形式： 法蘭
  結構形式： 旋啟式   密封材料： 硬質合金、橡膠、本體材料
  壓力范圍： 1.6～6.4MPa   公稱通徑： DN50-DN500
  常用材質： 碳鋼、不銹鋼   技術咨詢： 021-31007323





一、H44旋啟式止回閥主要用途

     H44旋啟式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。


二、H44旋啟式止回閥結構與特點

1、選材考究，符合國內、外相關標準，材料的全面質量高。

2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

3、單瓣對夾升降式止回閥產品按國家標準GB/T12235設計制造。

4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。

5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。


三、H44旋啟式止回閥應用范圍

設計與制造

GB/T12235

連接端尺寸

結構長度

GB/T12221

法蘭尺寸

JB/T79

檢驗與試驗

JB/T9092

材料

碳鋼

GB/T12229

不銹鋼

GB/T12230

合金鋼

Q/ZB66

標志

GB/T12220

供貨

JB/T7928


四、H44旋啟式止回閥主要零件材料及主要用途

閥體

閥蓋 閥瓣 閥座 適用介質 >適用溫度 (≤℃)

WCB

WCB+D507Mo

WCB+D577

水、油品、蒸汽

425

ZG1Cr18Ni9Ti

0Cr18Ni9+
Stellite12

0Cr18Ni9+
Stellite6

銷酸類

200

ZG1Cr18Ni2Mo2Ti

CF8M+Stellite12

ZG1Cr18Ni2Mo2Ti

磷酸、醋酸類、混酸

200

ZG00Cr17Ni14Mo2

CF3M+Stellite12

CF3M+Stellite6

尿素、甲銨液、磷酸

200

ZG1Cr5Mo

ZG1Cr5Mo+
Stellite12

ZG1Cr5Mo+
Stellite6

水、油品、蒸汽

550


五、H44旋啟式止回閥主要外形尺寸和連接尺寸（mm）

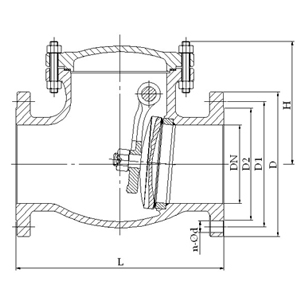

H44旋啟式止回閥,結構圖
  H44旋啟式止回閥 結構圖



公稱通徑DN

L D D1 D2 b Z-Φd H WT(Kg)
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I

50

230

160

125

100

16

4-Φ18

135

21

65

290

180

145

120

18

4-Φ18

142

28

80

310

195

160

135

20

8-Φ18

165

38

100

350

215

180

155

20

8-Φ18

180

58

125

400

245

210

185

22

8-Φ18

210

92

150

480

280

240

210

24

8-Φ23

233

130

200

500

335

295

265

26

12-Φ23

304

210

250

550

405

355

320

30

12-Φ25

348

294

300

650

460

410

375

30

12-Φ25

390

367

350

750

520

470

435

34

16-Φ25

430

410

400

850

580

525

485

36

16-Φ30

468

461

450

950

640

585

545

40

20-Φ30

523

570

500

1025

705

650

608

44

20-Φ34

525

850

H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I

50

230

160

125

100

20

4-Φ18

160

22

65

290

180

145

120

22

8-Φ18

175

29

80

310

195

160

135

22

8-Φ18

185

38

100

350

230

190

160

24

8-Φ23

220

61

125

400

270

220

188

28

8-Φ25

248

96

150

480

300

250

218

30

8-Φ25

276

132

200

550

360

310

278

34

12-Φ25

350

213

250

650

425

370

332

36

12-Φ30

410

297

300

750

485

430

390

40

16-Φ30

430

372

350

850

550

490

448

44

16-Φ34

518

415

400

950

610

550

505

48

16-Φ34

560

480

450

1025

660

600

555

50

20-Φ34

582

610

500

1150

730

660

610

52

20-Φ41

618

920





公稱通徑DN

L D D1 D2 D6 b f    f2 Z-Φd H WT(Kg)
H44H-40 H44W-40 H44W-40P H44W-40R H44W-40I 凹凸法蘭

50

230

160

125

100

88

20

3

4

4-Φ18

169

22

65

290

180

145

120

110

22

3

4

8-Φ18

173

20

80

310

195

160

135

121

22

3

4

8-Φ18

185

38

100

350

230

190

160

150

24

3

4.5

8-Φ23

220

61

125

400

270

220

188

176

28

3

4.5

8-Φ25

248

96

150

480

300

250

218

204

30

3

4.5

8-Φ25

270

132

200

550

375

320

282

260

38

3

4.5

12-Φ30

342

213

250

650

445

385

345

313

42

3

4.5

12-Φ34

401

297

300

750

510

450

408

364

46

4

4.5

16-Φ34

423

372

350

850

570

510

465

422

52

4

5

16-Φ34

455

415

400

950

655

585

535

474

58

4

5

16-Φ41

510

480

H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I 凹凸法蘭

50

300

175

135

105

88

26

3

4

4-Φ23

177

27

65

340

200

160

130

110

28

3

4

8-Φ23

197

37

80

380

210

170

140

121

30

3

4

8-Φ23

212

57

100

430

250

200

168

150

32

3

4.5

8-Φ25

248

89

125

500

295

240

202

176

36

3

4.5

8-Φ30

296

135

150

550

340

280

240

204

38

3

4.5

8-Φ34

330

184

200

650

405

345

300

260

44

3

4.5

12-Φ34

385

266

250

775

470

400

352

313

48

3

4.5

12-Φ41

445

396

300

900

530

460

412

364

54

4

4.5

16-Φ41

474

643

350

1025

595

525

475

422

60

4

5

16-Φ41

514

815

400

1150

670

585

525

474

66

4

5

16-Φ48

616

1234
