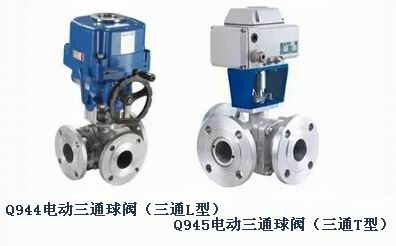

Q944(5)電動三通球閥 |
|
 |
| |
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！ |
|
|
銷售：021-31007323
傳真：021-33321522
技術：021-31007323 |
|
|
|
|
產品名稱：
|
電動三通球閥
|
產品型號：
|
Q944(5)
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
三通
|
密封材料：
|
聚四氯乙烯 PTFE
|
|
壓力范圍：
|
1.6MPa
|
公稱通徑：
|
DN10-DN65
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電動三通球閥概述

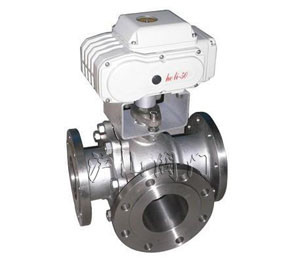

Q944(5)電動三通球閥由CHR系列智能式電動執行機構和三通球閥組成，是一種旋轉類切斷調節閥門， 具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛 用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控 制中。
兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性 能好。它能實現對管道中介質流向的切換。也能使相互垂直 的兩個通道連通或關閉。
四閥座密封三通球閥具有造型美觀、結構緊湊合理，它 不僅可實現介質流向的切換，也可使三個通道相互連通，現 時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
二、電動三通球閥執行標準
1.設計和制造：GB/／T12237-1989； APl608
2.檢驗和試驗：GB/T13927-1992； APl 598
3.法蘭連接：JB/T79； ASME/ANSI B165
4.結構長度：JB-12221

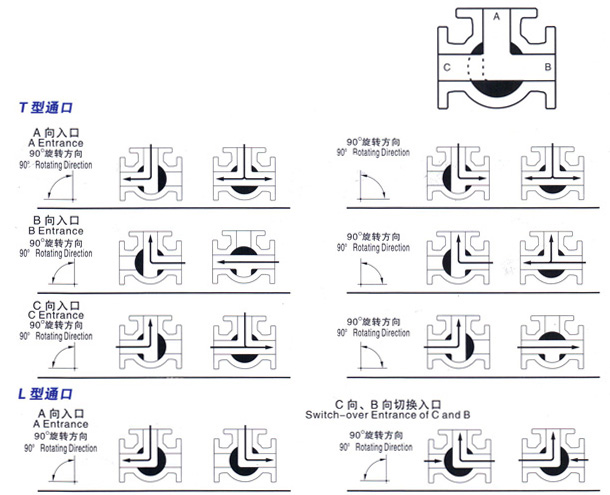

三、電動三通球閥流向原理圖
三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
四、電動三通球閥主要技術指標
控制精度：0.1%～3.1%可調。
接受控制信號：0～10mA.DC、4～20mA.DC或1～5V.DC。
按鍵選擇：1、輸入信號中斷時：“中斷”模態（開、停、關）2、正逆動作選擇3、控制精度選擇。
電動裝置全開、全閉位置自動定位標定，方便準確。
按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
輸出電動裝置位置信號：4～20mA.DC對應電動裝置全閉、全開。
五、電動三通球閥閥門材料
|
1) 軸 Shaft
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
2) 防松螺母 Lock nut
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
3) 壓緊環型螺母 Gland nut ring
|
不銹鋼 ANSI304
|
1.4301
|
UNIX5CrNi 18 10
|
|
4) 頂部密封環 至p tight ring
|
聚四氯乙烯 PTFE
|
|
|
|
5) O環 O-Ring
|
氟橡膠 VITON
|
|
|
|
6) 墊圈 Washer
|
聚四氯乙烯 PTFE
|
|
|
|
7) 密封圈 Seals
|
聚四氯乙烯 PTFE
|
|
|
|
8) 閥體 Body
|
不銹鋼 ANSI316
|
1.4408
|
|
|
9) 球閥 Ball
|
不銹鋼 ANSI316
|
1.4401
|
UNIX5CrNiMo 17 12
|
|
10) 頂部密封 End sealings
|
聚四氯乙烯 PTFE
|
|
|
|
11) 端部 End
|
不銹鋼 ANSI316
|
1.4408
|
|
|
12) 法蘭 Flange
|
不銹鋼 ANSI316
|
1.4408
|
|
六、電動三通球閥規格尺寸
|
|

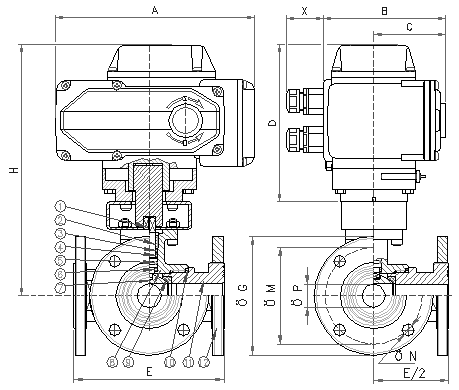

電動三通球閥 結構圖
|
|
|
DN
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
內螺紋尺寸
|
GAS
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
|
通徑
|
mm.
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
P. 閥門
|
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN40
|
PN25
|
PN25
|
PN25
|
|
A
|
mm.
|
207,5
|
207,5
|
207,5
|
207,5
|
256,5
|
256,5
|
256,5
|
256,5
|
|
B
|
mm.
|
122,5
|
122,5
|
122,5
|
122,5
|
156,5
|
156,5
|
156,5
|
156,5
|
|
C
|
mm.
|
68
|
68
|
68
|
68
|
94
|
94
|
94
|
94
|
|
D
|
mm.
|
163,5
|
163,5
|
163,5
|
163,5
|
185
|
185
|
185
|
185
|
|
X
|
mm.
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
44
|
|
E
|
mm.
|
120
|
130
|
140
|
150
|
180
|
200
|
220
|
240
|
|
ΦG
|
mm.
|
90
|
95
|
105
|
115
|
140
|
1450
|
165
|
185
|
|
ΦM
|
mm.
|
60
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
|
ΦN
|
mm.
|
14/4
|
14/4
|
14/4
|
14/4
|
18/4
|
18/4
|
18/4
|
18/4
|
|
H
|
mm.
|
249,5
|
252,5
|
260
|
264,5
|
304,5
|
312
|
275,5
|
284,5
|
|
T. of cycle 50/60 Hz
|
s.
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
15 / 12,5
|
|
重量
|
Kg.
|
8,1
|
8,6
|
10,1
|
11,5
|
20,5
|
23,7
|
28
|
32,6
|
