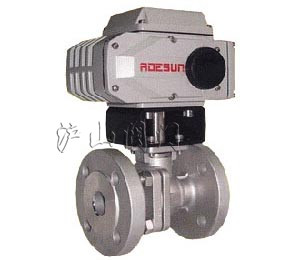

產品名稱：	電動開關球閥	產品型號：	ZDJQ
驅動方式：	電動	連接形式：	法蘭式、焊接式、螺紋式
結構形式：	直通式	密封材料：	硬質合金、鑄鋼、橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、產品概述

電動開關球閥是指啟閉件（即球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制。是一種轉角為90°的旋轉類球閥，采用角行程電動執行器(DSR、PSQ、HQ、DZW)及球閥閥體組成。電動球閥適用于兩位切斷、調節的場合，采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動開關球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前該電動開關球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

二、主要技術參數

閥體

閥體形式	直通鑄造閥
公稱通徑	DN15～300mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式、螺紋式
閥蓋形式	一體式
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

閥內件

閥芯形式	O型球體閥芯
流量特性	近似快開型

電動執行機構

執行器型號	DSR、3810R、DZW、HQ、PSQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

三、電動開關球閥主要性能指標

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	±1%
回差	±1%
死區	≤1%
可調范圍	250：1								350：1

四、電動開關球閥主要零件材料



1	左閥體	WCB、CF8、CF8M、CF3M
2	右閥體	WCB、CF8、CF8M、CF3M
3	閥座	PEFE、PPL、304、316
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8、CF8M、CF3M

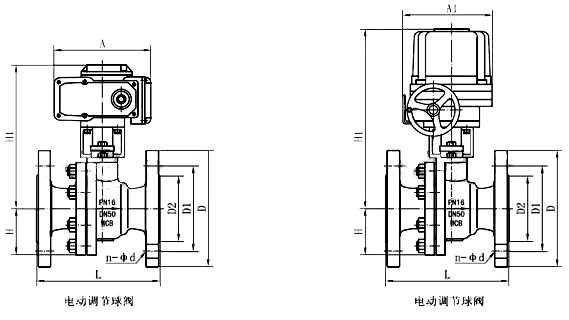

五、電動開關球閥主要外形及連接尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根據所配執行機構而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同

注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
