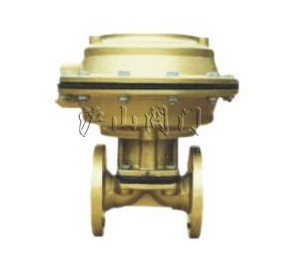

產品名稱：	襯氟塑料氣動隔膜閥(往復式無手操型)	產品型號：	EG641F(無襯里)、EG641Fs(MS)
驅動方式：	氣動	連接形式：	法蘭
結構形式：	直通式	密封材料：	氟塑料
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN15-DN250
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、EG641F(無襯里)、EG641Fs(MS)(襯氟塑料)氣動隔膜閥(往復式無手操型)介紹

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

二、EG641F(無襯里)、EG641Fs(MS)(襯氟塑料)氣動隔膜閥(往復式無手操型)用途：

襯氟塑)氣動隔膜閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6

三、EG641F(無襯里)、EG641Fs(MS)(襯氟塑料)氣動隔膜閥(往復式無手操型)測試：

襯里層：電火花檢測
實驗與檢驗按BS6755標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
材料： 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料 隔膜：氟塑料
閥瓣：鑄鐵、碳鋼 氣缸：鋁合金、碳鋼 氣動薄膜：橡膠 閥桿：碳鋼、不銹鋼 手輪：鑄鐵

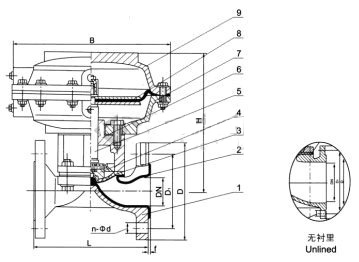

部件列表：
1、 閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、氣缸8、氣動薄膜9、氣缸蓋

DN	公稱壓力	工作壓力	L	D	D1	n-Фd	f	H	D0	B	代號	氣源  壓力	氣源接頭	耗氣量	重量
15	1.6	1.6	108	95	65		2
20			117	105	75	4-13.5	2	136	140	168	54	0.3	1/8	163.87	5
25			127	115	85	4-13.5	2	144	140	168	54	0.3～0.4	1/8	196.65	6.2
32			146	140	100	4-17.5	2	209	140	260	55	0.3～0.4	1/8	229.4	7
40			259	150	110	4-17.5	2	227	140	260	55	0.3～0.4	1/4	1458.7	13
50			190	165	125	4-17.5	2	231	140	260	55	0.3～0.4	1/4	3162.7	23
65	1.0	1.0	216	185	145	4-17.5	2	252	140	260	55	0.3～0.4	1/4	3243	27
80			254	200	160	8-17.5	2	285	165	425	56	0.4～0.5	3/8	6636.8	56
100			305	220	180	8-17.5	2	360	280	425	57	0.4～0.5	3/8	6948	60
125			356	250	210	8-17.5	3	370	280	425	57	0.4～0.5	3/8	7374.2	68
150			406	285	240	8-22	3	462	280	549	58	0.5	3/8	10652	115
200		0.6	521	340	295	8-22	3	544	280	549	58	0.6	3/8	16715	196
250			635	395	350		5
