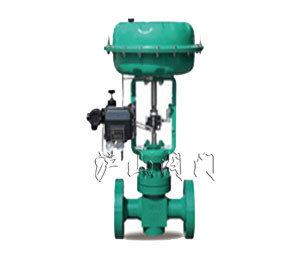

產品名稱：
|
氣動多級調節閥
|
產品型號：
|
ZHD
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
薄膜
|
密封材料：
|
金屬夾石墨密封墊
|
|
壓力范圍：
|
16.0～42.0MPa
|
公稱通徑：
|
DN50-DN800
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
ZHD型多級調節閥采用的是多級籠式套筒閥芯或軸流迷宮型閥芯，多級減壓，完全控制流過閥內的介質的流速，大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音，穩定的多級別降壓有效使液體不會產生氣蝕，是使用在高壓介質場所性能穩定的控制閥，可選擇多彈簧氣動薄膜機構或電動執行機構等。
標準規格
閥體型式：直通鍛造閥體
閥芯型式：多級節流閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN160 ~ 420 CLASS 900LB~2500LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~-45℃）
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
|
Z
|
執行機構
|
H
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
J:氣動薄膜執行機構
H:氣動活塞執行機構
R:電動3810L執行機構
D:電動PSL執行機構
|
H直行程
|
D:多級套筒調節閥
G:軸流迷宮調節閥
|
PN160=160
CL1500LB=1500 LB
|
C=A105
LC=LF2
P=F304
PL=F304L
R=F316
RL=F316L
D=特殊材質
|
DN25= DN25
NPS1〞=NPS1〞
|
|
如：Z型氣動薄膜多級套筒調節閥，壓力PN160，閥體材料為A105，公稱通徑DN50，型號為：ZJHD-160 DN50
|

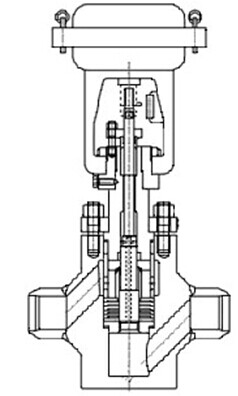

設計特點
◆ 高壓差范圍內連續調節
◆ 采用多級節流介質逐漸減壓，每級壓降都在汽化壓力之上，抗汽蝕，噪音低。
◆ 閥芯采用非平衡式結構，錐面密封，密封效果好。
◆ 套筒結構為多孔籠式，嚴格按所需調節特性排列，調節性能好。
◆ 閥芯上下均設有導向，調節平衡，無振動，自清能力強。
◆ 密封面堆焊硬質合金，閥芯（桿）表面噴涂硬質合金材料，耐沖蝕，壽命長。
應用◆ 鍋爐給水旁路作為啟動或低負荷運行時候給水調節。
◆ 給水再循環旁路調節（小流量調節閥）。
◆ 高壓旁路噴水減溫，過熱器噴水減溫。
◆ 其他高壓差環境下介質調節。

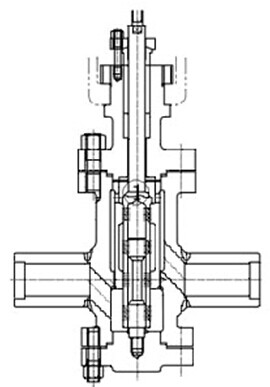

設計特點
◆ 介質軸向流動，經過多級節流盤逐漸降壓，在承受大壓差時抗汽蝕，降噪音。
◆ 閥芯可設計為平衡事和非平衡式，平衡式在平衡孔處設有密封圈。
◆ 閥座為錐形密封面，在閥門關閉時，實現可靠密封。
◆ 密封面堆焊硬質合金，閥芯（桿）表面噴涂硬質合金材料，耐沖蝕，壽命長。
應用
◆ 汽機高壓內、外缸導管，主調節閥等疏水。
◆ 汽機中壓缸、中壓調節閥、低壓缸以及各抽氣系統疏水。
◆ 鍋爐過熱器噴水減溫。
◆ 高壓旁路、各種減溫系統高壓差噴水。
◆ 給水再循環、給水旁路閥、定期排污系統等。
◆ 其他高壓差環境下介質調節。
