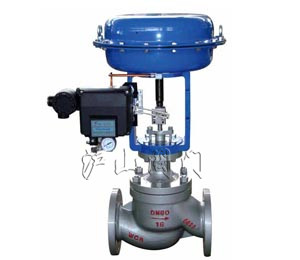

產品名稱：	精小型氣動套筒調節閥	產品型號：	ZJHM
驅動方式：	氣動	連接形式：	對夾、法蘭
結構形式：	套筒	密封材料：	橡膠
壓力范圍：	0.6～6.4MPa	公稱通徑：	DN25-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、精小型氣動套筒調節閥概述

精小型氣動套筒型調節閥形小、體輕、精確、高效，是符合IEC標準的新型調節閥產品。它適用于化工、石油、冶金、電站等各工業部門的一般流體介質和工藝條件的生產過程控制系統。

氣動套筒調節閥由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。

二、精小型氣動套筒調節閥特點

1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定：

2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞：

3、比普通雙座調節閥噪聲降低10dB左右：

4、結構簡單，裝拆維修方便。

三、精小型氣動套筒調節閥主要性能

泄 漏 量：小于閥額定容量的5×10-3

回 差：帶定位裝置：小于全行程1%

基本誤差：帶定位裝置：小于全行程±1%

注：采用標準的V型聚四氟乙烯填料

四、精小型氣動套筒調節閥外形尺寸

mm

公稱通徑DN	D	L				H				H1
		PN MPa				常溫		中溫		PN MPa
		0.6	1.6	4.0	6.4	氣關	氣開	氣關	氣開	0.6	1.6	4.0	6.4
25	285	184	197	197	210	410	417	560	567	50	57.5	57.5	67.5
40		222	235	235	251	453	460	623	630	65	72.5	72.5	82.5
50		254	267	267	286	456	463	626	633	70	80	80	87.5
65	360	276	292	292	311	612	619	790	797	80	90	90	100
80		298	317	317	337	624	631	802	809	92.5	97.5	97.5	105
100		352	368	368	394	633	639	810	817	102.5	107.5	115	125
150	470	480	500	500	520	847	854	1075	1082	130	140	150	170
200		620	635	650	650	991	998	1211	1218	157.5	167.5	187.5	202.5
