產品名稱：
|

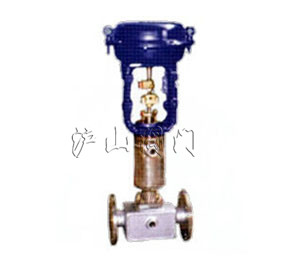

氣動保溫夾套單座調節閥
|
產品型號：
|
BHTS HTSJ
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣動保溫夾套單座調節閥概述：
氣動保溫夾套單座調節閥，簡稱調節閥或夾套保溫調節閥，是CV3000系列產物之一。該閥適用于需要保溫的場合。當工藝介質的結晶溫度低于情況溫度或流體溫度降低，造成粘度增進或流體涌現凝固時，這時在閥體和上閥蓋處增設蒸汽夾套保溫裝配，使工藝介質知足過程獨霸的需要。調節閥的泄漏量合適ANSI B16.104尺度。氣動調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產物合適GB/T4213-92尺度。
二、氣動保溫夾套單座調節閥技術參數：
|
公稱通徑DN (mm）(閥芯直徑dn）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
|
|
|
|
|
|
|
|
|
額定流量系數Kv
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
額定行程L (mm)
|
16 25 40 60
|
|
膜片有效面積Ae (cm2)
|
280 400 600 1000
|
|
信號范圍Pr (kPa)
|
20～100、40～200
|
|
氣源壓力Ps (MPa)
|
0.14～0.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比
|
50
|
|
允許泄漏量
|
硬閥座：IV級(10 -4閥額定容量)軟閥座：VI級
|
|
公稱壓力PN(MPa)
|
1.0、1.6、4.0、6.4
|
|
工作溫度t(℃)
|
常溫型
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～450、-60～450
|
|
高溫型
|
450～560
|
|
低溫型
|
-60～-100、-100～-200、-200～-250
|
三、氣動保溫夾套單座調節閥閥體參數：
型式：縱貫單座鍛造球型閥；公稱通徑：20、25mm；公稱壓力：ANSI150、300；JIS10、16、20K；PN1.6、4.0Mpa；毗連型式：法蘭密封面型式：FF、RF、RJ、LG、MFM；法蘭尺度：JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等；材料：鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等；上閥蓋：常溫型(P) 0~+230℃；伸長I型(EI) 0~+566。注：工作溫度禁絕跨越各類材料的承諾領域。壓蓋型式：螺栓壓緊式；填料：含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料。
四、氣動保溫夾套單座調節閥閥內組件：
閥芯型式：單座柱塞型閥芯；流量特征：等百分比特征(%CF)和線性特征(LCF)，Cv值從0.04~14的高精度流量特征合適IEC534-2-1976尺度；材料：不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和其它耐蛻化合金等。
五、氣動保溫夾套單座調節閥執行機構：
型式：HA多彈簧薄膜執行機構；膜片材料：乙丙橡膠夾尼龍布、丁青橡膠夾尼龍布；彈簧領域：20~100、80~240Kpa；供氣壓力：140~400Kpa；氣源接口：RC1/4"；情況溫度：-30~+70℃。
六、氣動保溫夾套單座調節閥浸染方法：
用正浸染或反浸染執行機構實現閥的氣-關式或氣-開式。附件：定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
