產品名稱：
|

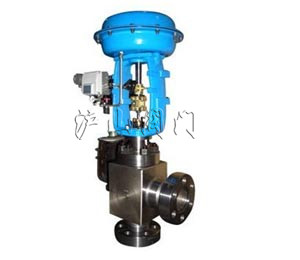

高壓?jiǎn)巫切驼{(diào)節閥
|
產品型號：
|
HPAS
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單座角型
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN80
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、高壓?jiǎn)巫切驼{(diào)節閥概述
高壓?jiǎn)巫切驼{(diào)節閥，簡稱HPAS調節閥，是CV3000系列產品之一。高壓?jiǎn)巫情y是一種頂導向結構調節閥，閥體壓降損失小，流量大，可調范圍廣，可根據管道轉向布局要求，選用角閥。閥芯導向面積大，抗振性好。單座調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。角閥可廣泛控制各種不同溫度的高壓流體。
二、高壓?jiǎn)巫切驼{(diào)節閥主要性能
泄 漏 量： 符合ANSI B16.104 IV級， 小于額定Cv的0.01%
回 差： 1%(帶定位裝置)
線 性： ±1%(帶定位裝置)
三、高壓?jiǎn)巫切驼{(diào)節閥角閥閥體
型式∶角型單座鑄造球型閥
公稱通徑∶25、40、50、80mm
公稱壓力∶ANSI 900、1500、2500 JIS 63K
連接型式∶法蘭密封面型式 RF、RJ
法蘭標準∶JIS B2201-1984、ANSI B16.5-1981等
焊接連接∶嵌接焊SW(25~80mm) 對接焊BW(80mm)
材 料∶碳鋼(ZG230-450)、CrMo鋼、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)
上 閥 蓋∶常溫型P -5~+230℃;
伸長I型EI +230~+566℃;
注∶工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填 料∶石棉編織填料、石墨填料
高壓?jiǎn)巫切驼{(diào)節閥閥內組件
閥芯型式∶單座柱塞型閥型
流量特性∶等百分比特性(%C)和線性特性(LC)
材 料∶不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等
四、高壓?jiǎn)巫切驼{(diào)節閥執行機構
型 式∶HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料∶乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍∶80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供氣壓力∶280~400KPa(HA型)、400~500KPa(VA6型、VP型)
氣源接口∶Rc1/4"(HA、VA型)、G3/8"、1/2"(VP型)
環境溫度∶-30~+70℃
五、高壓?jiǎn)巫切驼{(diào)節閥閥作用方式
氣動調節閥用正作用或反作用執行機構實現閥的氣-關式或氣-開式
六、高壓?jiǎn)巫切驼{(diào)節閥附件
定位器(HEP型、YT1000型)、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
