一、Q6S41F氣動帶手輪球閥簡介：
Q6S41F氣動帶手輪球閥采用新型AT/GT系列氣動執行器，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
Q6S41F氣動帶手輪球閥是法蘭球閥配上氣動執行器及蝸輪手動裝置組成的，增加蝸輪手動裝置防止閥門氣缸無氣源狀態手動可操作閥門的開關，使其氣動閥門更安全可靠。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。
二、Q6S41F氣動帶手輪球閥工作原理：
Q6S41F氣動帶手輪球閥是由GT型、AT型氣動活塞式氣缸和呈90°旋轉的球閥及蝸輪手動裝置直接組合而成。當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。氣動執行器能快速旋轉90度就能使球閥瞬間關閉嚴密，當氣動執行器發生故障時，也可用手動蝸輪裝置進行閥門的關閉和開啟，減少了發生故障的機率。
三、Q6S41F氣動帶手輪球閥產品特點：
1、蝸輪手動裝置，增加氣動閥門的安全性。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
5、操作力矩小，流通能力大、壓力損失小、使用壽命長、表面鍍鉻、外形美觀、結構簡單，維修更換方便。

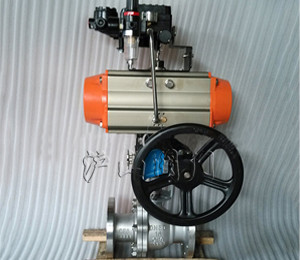

四、Q6S41F氣動帶手輪球閥產品實拍：
五、Q6S41F氣動帶手輪球閥主要技術參數：
1、閥體
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN15～300mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
JIS、ANSI、GB、JB、HG等
|
|
連接形式
|
法蘭式、螺紋式、焊接式
|
|
閥蓋形式
|
整體式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
|
2、閥內件
3、執行機構
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
4、流量系數Kv
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
六、Q6S41F氣動帶手輪球閥主要性能規范：
|
試驗壓力(MPa)
|
公稱壓力(MPa)
|
壓力級(class)
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
氣密試驗
|
0.4～0.7MPa
|
七、Q6S41F氣動帶手輪球閥主要零件材料：
|
1
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
|
|
2
|
右閥體
|
WCB、CF8、CF8M、CF3M
|
|
3
|
閥座
|
PEFE、PPL、304、316
|
|
4
|
球體
|
2Cr13、304、316
|
|
5
|
閥桿
|
2Cr13、304、316
|
|
6
|
密封填料
|
PTFE/柔性石墨
|
|
7
|
填料壓蓋
|
WCB、CF8、CF8M、CF3M
|

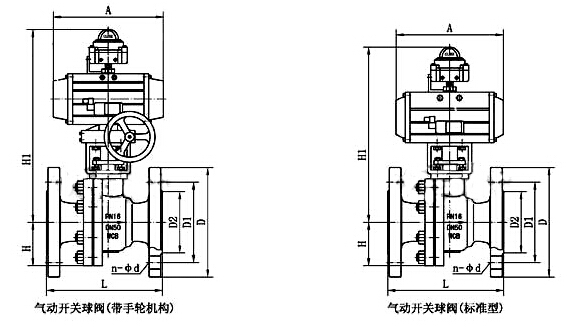

八、Q6S41F氣動帶手輪球閥主要外形及連接尺寸：
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
630
|
750
|
|
H
|
44.5
|
49
|
55
|
65
|
65
|
75
|
90
|
95
|
115
|
127
|
140
|
172.5
|
310
|
350
|
|
H1
|
根據所配執行機構而定
|
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
|
A、A1
|
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
|
※注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢我司銷售部索取，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢我司技術部門索取新數據。
