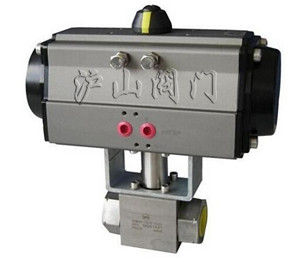

一、Q611N氣動高壓內螺紋不銹鋼球閥簡介：
Q611N氣動高壓內螺紋不銹鋼球閥是雙（單）作用氣動活塞式執行器與進口BKH高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋（G/NPT）、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
Q611N氣動高壓內螺紋不銹鋼球閥適合于介質是粘稠、含顆粒、纖維性質的高壓場合，耐壓可達PN315（即31.5MPA，315公斤）。可廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
Q611N氣動高壓內螺紋不銹鋼球閥以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可實現全開-全關動作。氣動高壓球閥由氣動活塞式執行機構和高壓球閥組成，可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉（調節作用的閥門定位器）。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。 氣動高壓球閥廣泛應用在石油、化工、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
二、Q611N氣動高壓內螺紋不銹鋼球閥性能規范：
|
型號
|
公稱壓力
PN（MPa）
|
試驗壓力Ps（MPa）
|
啟閉時間
（S）
|
工作溫度
（℃）
|
適用介質
|
|
殼體
|
密封
|
|
Q611N
|
16
|
16
|
24
|
1～2
|
-35～120
|
天然氣、油
|
|
35
|
35
|
50
|
|
Q614N
|
16
|
16
|
24
|
1～2
|
|
35
|
35
|
50
|
三、Q611N氣動高壓內螺紋不銹鋼球閥性能參數
|
驅 動
|
壓縮空氣4～7bar(可帶手輪)
|
|
公稱通徑
|
8～100mm
|
|
電控
|
DC24V、AC220V、4－20MA
|
|
公稱壓力
|
1.6～6.4MPa；6.4MPa以上可定制
|
|
適用溫度
|
常溫PTFE：-29℃～+150℃
|
|
中溫PPL：-29℃～+250℃
|
|
連接方式
|
內螺紋
|
|
閥結構
|
三塊式
|
|
閥體材質
|
不銹鋼316L、316、304、304L
|
|
閥球材質
|
不銹鋼316L、316、304L、304
|
|
密封材質
|
PTFE、PPL
|
|
適用介質
|
氣體、水、油類、輕微腐蝕性介質等
|
|
可選附件
|
限位開關、電磁閥、減壓閥
|

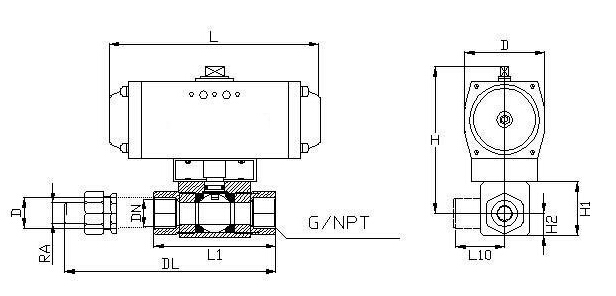

四、Q611N氣動高壓內螺紋不銹鋼球閥主要外形尺寸：
內螺紋連接尺寸 （單位：mm）
|
螺紋
G/NPT
|
DN
|
L1
|
B
|
D
|
H
|
H1
|
H2
|
L
|
H
|
L10
|
氣動執行器
|
|
1/4
|
6
|
69
|
26
|
58
|
150
|
32
|
13
|
165
|
150
|
32
|
GT50
|
|
3/8
|
10
|
73
|
32
|
58
|
150
|
38
|
16
|
165
|
150
|
35
|
|
1/2
|
15
|
85
|
38
|
58
|
150
|
46
|
19
|
165
|
150
|
37
|
|
3/4
|
20
|
96
|
49
|
70
|
210
|
57
|
24
|
225
|
210
|
47
|
GT63
|
|
1″
|
25
|
110
|
60
|
70
|
210
|
60
|
26
|
225
|
210
|
55
|
GT75
|
|
11/4
|
32
|
110
|
76
|
70
|
210
|
84
|
38
|
225
|
210
|
70
|
GT88
|
|
21/2
|
40
|
120
|
84
|
90
|
260
|
92
|
42
|
255
|
260
|
72
|
GT100
|
|
2″
|
50
|
140
|
100
|
120
|
320
|
111
|
50
|
330
|
320
|
80
|
GT115
|
（如選用單作用氣缸加一檔）
卡套式外表連接尺寸（單位：mm）
|
DN
|
RA
|
D
|
DL
|
氣動執行器
|
|
6
|
10
|
M18×1.5
|
91
|
AT50
|
|
8
|
12
|
M20×1.5
|
95
|
|
10
|
14
|
M22×1.5
|
104
|
|
13
|
16
|
M24×1.5
|
107
|
AT63
|
|
16
|
20
|
M30×2
|
113
|
|
20
|
25
|
M36×2
|
134
|
AT75
|
|
25
|
30
|
M42×2
|
146
|
|
25
|
38
|
M52×2
|
155
|
AT100
|
|
32
|
38
|
M52×2
|
170
|
（如選用單作用氣缸加一檔）
