產品名稱：
|

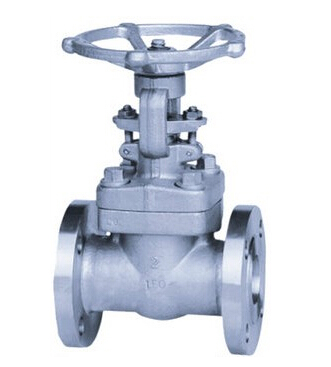

Z41Y高溫高壓閘閥
|
產品型號：
|
Z41Y
|
|
公稱壓力：
|
1.6-20MPa
|
連接形式：
|
法蘭
|
|
適用溫度：
|
-29℃~570℃
|
公稱通徑：
|
DN50-DN600
|
|
常用材質：
|
鑄鋼、不銹鋼、鉻鉬鋼
|
技術咨詢：
|
021-31007323
|
一、Z41Y高溫高壓閘閥概述
Z41Y高溫高壓閘閥適用于工作壓力 1.6~20.0MPa，工作溫度 -29℃~570℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
二、Z41Y高溫高壓閘閥零部件材料
|
零件名稱
|
材 料
|
|
Z41H-16C
|
Z41W-16P
|
Z41W-16R
|
Z41Y-16I
|
|
Z41H-25
|
Z41W-25P
|
Z41W-25R
|
Z41Y-25I
|
|
Z41H-40
|
Z41W-40P
|
Z41W-40R
|
Z41Y-40I
|
|
Z41H-64
|
Z41W-100P
|
Z41W-100R
|
Z41Y-100I
|
|
Z41H-100
|
|
|
|
|
閥體閥蓋
|
碳鋼
|
鉻鎳鈦鋼
|
鉻鎳鉬 鈦鋼
|
鉻鉬合金鋼
|
|
閘板、閥座
|
碳鋼、不銹鋼
|
合金鋼堆焊 硬質合金鋼
|
|
閥桿
|
不銹鋼
|
合金鋼
|
|
閥桿螺母
|
鋁青銅
|
|
填料
|
石墨、石棉盤根
|
浸聚四氟乙烯石棉盤根
|
耐高溫石棉盤根
|
|
手輪
|
可鍛鑄鐵、球墨鑄鐵
|
三、Z41Y高溫高壓閘閥主要外形及結構尺寸
|
Z41H、Z41Y、Z41W 型 PN16閘閥主要外形及結構尺寸
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×ød
|
H
|
D0
|
重量 / kg
|
|
15
|
130
|
95
|
65
|
45
|
14
|
2
|
4×ø14
|
175
|
200
|
4
|
|
20
|
150
|
105
|
75
|
55
|
14
|
2
|
4×ø14
|
180
|
200
|
5
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4×ø14
|
210
|
200
|
6
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4×ø18
|
210
|
200
|
7
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4×ø18
|
350
|
200
|
19
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4×ø18
|
358
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4×ø18
|
375
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8×ø18
|
433
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8×ø18
|
502
|
320
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8×ø18
|
612
|
360
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8×ø23
|
676
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12×ø23
|
820
|
400
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12×ø25
|
969
|
450
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30
|
4
|
12×ø25
|
1142
|
560
|
379
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16×ø25
|
1280
|
640
|
590
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16×ø30
|
1452
|
640
|
850
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20×ø30
|
1541
|
720
|
907
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20×ø34
|
1676
|
720
|
958
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20×ø41
|
1874
|
800
|
1112
|
四、Z41Y高溫高壓閘閥安裝調試
1、傳動電機及上下行程開關要求相互連鎖，電機應加超載保護裝置，根據工藝要求閘板在行程范圍內移動應在中央控制室及就地操作，詳見有關專業的設計。
2、減速器、電動機及鏈輪傳動的安裝應符合有關安裝技術要求，安裝后各部件應轉動靈活，傳動鏈條應松緊適度，使用時可調整墊片組使之滿足要求。
3、閘板的兩根鏈條長度須一致，并調整到使閘板及配重均鉛垂，并須緩慢移動使其上下平穩，不得卡死，當閘板全閉時應使配重箱上指針指在標尺上刻線處。
4、行程開關支架等處，待現場安裝調試完畢后再焊死，
5、襯砌及錨固件詳見有關工藝資料，襯砌尺寸需符合本圖所示要求。詳見有關工藝資料。
