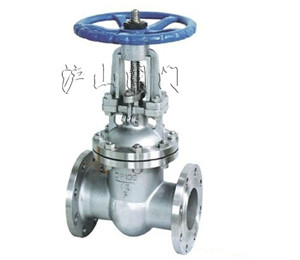

產品名稱：
|
Z41W不銹鋼高壓閘閥
|
產品型號：
|
Z41W
|
|
適用溫度：
|
≤-29℃～550℃
|
連接形式：
|
法蘭
|
|
壓力范圍：
|
1.6～16MPa
|
公稱通徑：
|
DN15-DN400
|
|
常用材質：
|
304、316
|
技術咨詢：
|
021-31007323
|
一、Z41W不銹鋼高壓閘閥
Z41W不銹鋼高壓閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
二、Z41W不銹鋼高壓閘閥結構特點
1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
三、Z41W不銹鋼高壓閘閥主要性能規范
|
型號
|
公稱壓力
|
試驗壓力
|
工作溫度（℃）
|
適用介質
|
|
強度（水）（Mpa）
|
密封（水）空氣（Mpa）
|
低壓密封空氣（Mpa）
|
|
Z41H-16C
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRIC ACID
|
|
Z41W-16P(R)
|
硝酸類
|
|
Z41W-25P(R)
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
ACETIC ACID
|
|
醋酸類
|
|
Z41W-40P(R)
|
4
|
6
|
4.4
|
0.6
|
≤200
|
NITRIC ACID
|
|
硝酸類
|
|
Z41W-64P(R)
|
6.4
|
9.6
|
7
|
0.6
|
≤200
|
ACETIC ACID
|
|
醋酸類
|
四、Z41W不銹鋼高壓閘閥主要零件材料
|
零件名稱
|
材料
|
|
Z24Y-16I
－25I
－40I
|
Z24W-16P
－25P
－40P
|
Q41W-16R
－25P
－40R
|
|
閥體、閥蓋
|
鉻鎳鋼
|
鉻鎳鈦鋼
|
鉻鎳鋁鈦鋼
|
|
閥板
|
合金鋼＋硬質合金
|
|
閥桿
|
合金鋼Alloy steel
|
|
閥桿螺母
|
鋁鐵青銅
|
|
手輪
|
灰鑄鐵、可鍛鑄鐵
|

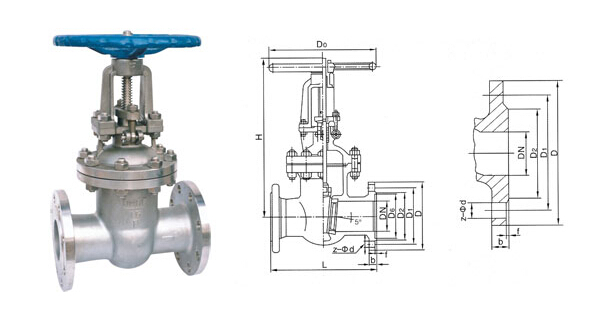

五、Z41W不銹鋼高壓閘閥主要外形連接尺寸
|
型號
|
公稱通徑
|
尺寸
|
|
DN（mm）
|
L
|
D
|
D1
|
D2
|
H
|
16-2
|
4-14
|
D0
|
|
Z41W-40P(R)
|
15
|
130
|
95
|
65
|
45
|
170
|
16-2
|
4-14
|
40
|
|
20
|
150
|
105
|
75
|
55
|
190
|
16-2
|
4-14
|
51
|
|
25
|
160
|
115
|
85
|
65
|
205
|
18-2
|
4-18
|
58
|
|
32
|
180
|
135
|
100
|
78
|
270
|
18-3
|
4-18
|
66
|
|
40
|
200
|
145
|
110
|
85
|
310
|
20-3
|
4-18
|
76
|
|
50
|
230
|
160
|
125
|
100
|
371
|
22-3
|
8-18
|
88
|
|
65
|
290
|
180
|
145
|
120
|
391
|
22-3
|
8-18
|
110
|
|
80
|
310
|
195
|
160
|
135
|
455
|
24-3
|
8-23
|
121
|
|
100
|
350
|
230
|
190
|
160
|
551
|
28-3
|
8-25
|
150
|
|
125
|
400
|
270
|
220
|
188
|
628
|
30-3
|
8-25
|
178
|
|
150
|
450
|
300
|
250
|
218
|
708
|
38-3
|
12-25
|
204
|
|
200
|
550
|
375
|
320
|
282
|
885
|
42-3
|
12-30
|
260
|
|
250
|
650
|
445
|
385
|
345
|
960
|
18-2
|
4-14
|
313
|
|
Z41W-64P(R)
|
15
|
170
|
105
|
75
|
55
|
140
|
20-2
|
4-18
|
41
|
|
20
|
190
|
125
|
90
|
68
|
195
|
22-2
|
4-18
|
51
|
|
25
|
210
|
135
|
100
|
78
|
210
|
24-2
|
4-23
|
58
|
|
32
|
230
|
150
|
110
|
82
|
280
|
24-3
|
4-23
|
66
|
|
40
|
240
|
165
|
125
|
95
|
328
|
26-3
|
4-23
|
76
|
|
50
|
250
|
175
|
135
|
105
|
390
|
28-3
|
8-23
|
88
|
|
65
|
280
|
200
|
160
|
130
|
410
|
30-3
|
8-23
|
110
|
|
80
|
310
|
210
|
170
|
140
|
485
|
32-3
|
8-25
|
121
|
|
100
|
350
|
250
|
200
|
168
|
590
|
36-3
|
8-30
|
150
|
|
125
|
400
|
295
|
240
|
202
|
688
|
38-3
|
8-34
|
176
|
|
150
|
450
|
340
|
280
|
240
|
768
|
44-3
|
12-34
|
204
|
|
200
|
550
|
405
|
345
|
300
|
973
|
48-3
|
12-41
|
260
|
|
250
|
650
|
470
|
400
|
352
|
1050
|
16-2
|
4-14
|
313
|
